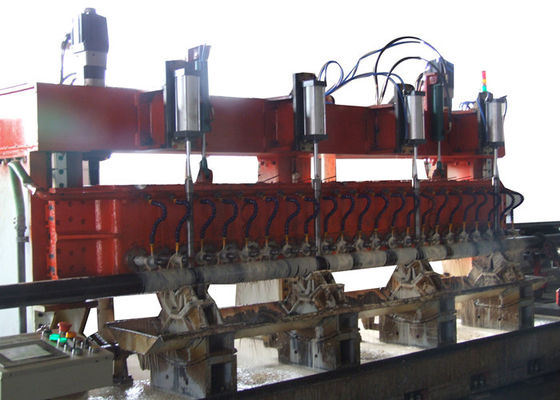

Machine à sous de tuyau de courant électrique pour la fabrication encochée de revêtement de puits d'eau
Détails de produit
| Nom: | Machine à sous de tuyau de commande numérique par ordinateur | modèle: | PSM-220 |
|---|---|---|---|
| Application: | Fabrication encochée de revêtement de puits de pétrole ou de puits d'eau | Tube OD: | Φ60-Φ177.8mm |
| épaisseur de paroi: | 1-12mm | Axe: | 16 |
| Largeur de fentes: | 0.3-3mm | Maximum scie le diamètre de lame: | 76mm |
| Mettre en évidence |
Réglage de l'eau dans les puits,Réglageur de puissance électrique,Machine à sous pour tuyaux CNC |
||
Description de produit
Machine à rainurer les tubages PSM-220
Modèle : PSM-160/PSM-220
Applications
Les rainures droites sont le premier type de rainures créées dans les tubages et elles sont coupées avec une largeur égale à travers la paroi du tuyau. Spécifiées lorsque le pontage des grains de sable au niveau de la rainure n'est pas d'une importance majeure, les rainures droites sont plus résistantes à l'usure que les rainures trapézoïdales et sont moins coûteuses à produire. Nos machines à rainurer sont conçues pour manipuler des tuyaux jusqu'à 12 pouces de diamètre et peuvent fabriquer des longueurs allant jusqu'à 46 pieds à la fois. Cet équipement extrêmement rigide et stable permet de fraiser le tuyau selon des tolérances précises, produisant des ouvertures nettes et des largeurs et longueurs de rainures constantes.
Un système de serrage hydraulique unique sécurise et redresse le tubage sans endommager le tuyau ou les rainures. Des scies circulaires spéciales en acier rapide coupent les rainures. L'application continue de liquide de refroidissement maintient l'intégrité métallurgique du tuyau. Aucun excès de métal n'est retiré et la résistance maximale du tuyau est assurée tout en restant dans une zone ouverte spécifiée.
Caractéristiques
Spécification
| Boîte d'broche | OD du tuyau | 60-177,8 mm/7" |
| Numéro de broche | 22 | |
| Distance entre les centres des broches | 152,4 mm/6" | |
| Diamètre maximal de la fraise de fraisage | 75 mm | |
| Quantité de fraises sur une broche | 1-4 | |
| Largeur de rainurage droit | 0,3-3 mm | |
| Vitesse de rotation de la broche | 100-800 tr/min | |
| Puissance du moteur principal | 2×11 kW | |
| Course de montée et descente de la broche | 200 mm | |
| Puissance/Couple du servomoteur axe Z | 2 x 1,5 kW/4,77 Nm | |
| Vitesse de déplacement maximale de l'axe Z | 2000 mm/min | |
| Précision de l'axe Z | 0,5 mm/tr | |
| Système d'indexation de rotation du tuyau | Puissance/Couple du servomoteur axe A | 1 kW/4,77 Nm |
| Vitesse de rotation maximale de l'axe A | 20 tr/min | |
| Précision de rotation de l'axe A | 6,279 degrés/tr | |
| Puissance du servomoteur axe X | 1 kW/4,77 Nm | |
| Vitesse de rotation maximale de l'axe X | 8000 mm/min | |
| Précision de rotation maximale de l'axe X | 11,3 mm/tr | |
| Longueur du rail | 14000 mm | |
| Course de déplacement du tuyau | 12000 mm | |
| Système pneumatique | Pression d'air comprimé | >0,5 MPa |
| Système de refroidissement | Refroidissement | liquide de refroidissement |
| Débit de la pompe de compound de coupe | 200 L/min | |
| Puissance de la pompe de compound de coupe | 2 x 0,45 kW | |
| Système électrique | Contrôleur | API |
| Nombre d'axes CNC | 4 | |
| Puissance totale | 32 kW | |
| Taille du corps de la machine | L x l x H (mm) | 4300x1800x2550 |
| Longueur du rail du système d'alimentation de tuyaux | 12000 mm | |
| Poids brut | Environ 14 tonnes | |
Images détaillées
Machine à rainurer PSM-22 Fraise de la PSM-220
Informations de commande
| Code de commande | PSM-220 |
| Emballage | N/A |
| Taille de l'emballage | N/A |
| Poids de l'emballage | 14000 Kg |
| Délai de livraison | 70 jours après paiement |
Lien vidéo Youtube de la machine à rainurer les tuyaux CNC PSM-220 : https://www.youtube.com/watch?v=sm_vTdOgPBU
