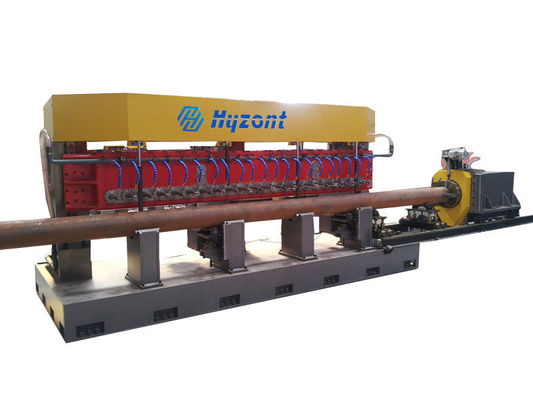

Machine perforante de tuyau de commande numérique par ordinateur d'OCTG, machine à sous de tube de 22 axes

OCTG CNC Pipe Perforating Machine , 22 Spindles Tube Slotting Machine
OCTG CNC Pipe Perforating Machine , 22 Spindles Tube Slotting Machine

Image Grand :  Machine perforante de tuyau de commande numérique par ordinateur d'OCTG, machine à sous de tube de 22 axes

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Hyzont / SUNWAY
Certification: N/A
Numéro de modèle: PSM-160
Conditions de paiement et expédition:
Quantité de commande min: 1set
Prix: Négociable
Détails d'emballage: cas en bois
Délai de livraison: 50-70mdays
Conditions de paiement: L/C, T/T
Contact

Machine perforante de tuyau de commande numérique par ordinateur d'OCTG, machine à sous de tube de 22 axes

description de
Nom: La commande numérique par ordinateur encochée de revêtement a vu la découpeuse (la machine à sous de modèle: PSM-160
Application: Fabrication encochée de revêtement de puits de pétrole ou de puits d'eau Tube OD: Φ60-Φ177.8mm
épaisseur de paroi: 1-12mm Axe: 16
Largeur de fentes: 0.3-3mm Maximum scie le diamètre de lame: 76mm
Mettre en évidence:

Rainurage de tubes à 22 broches

,

OCTG Perforation CNC

,

Unité à plusieurs broches PSM-160

Perforateur CNC pour OCTG, machine de découpe automatique de fentes, machine de rainurage de tuyaux

Modèle : PSM-160

Applications

Cette perforatrice de tuyaux se compose de 16 ou 22 broches et d'une boîte d'engrenages en acier normalisée après fabrication mais avant usinage. Elle est supportée par une structure en acier aérienne et guidée sur des systèmes de rails profilés de précision. Deux vérins pneumatiques à pression réglable contrebalancent le poids de la boîte d'engrenages. Cette caractéristique permet aux vis-mères d'être toujours en compression, ce qui élimine le jeu et minimise l'usure des vis-mères à billes. La boîte d'engrenages abrite les broches sur lesquelles sont montés les outils de coupe. Un système de serrage hydraulique distinctif sécurise et redresse le tubage sans endommager le tuyau ou les fentes. Des scies circulaires spéciales en acier rapide coupent les fentes. L'application continue de liquide de refroidissement maintient l'intégrité métallurgique du tuyau. Aucun excès de métal n'est retiré et la résistance maximale du tuyau est assurée tout en restant dans une zone ouverte spécifiée.

Caractéristiques

  • Capacité de diamètre de tuyau jusqu'à 7"
  • Longueur maximale de perforation de tuyau en un seul passage : vingt (20) pieds
  • Nombre de broches : quarante-deux (22) sur des centres de six (6) pouces
  • Capacité de broche : une (1) à trois (3) fraises
  • Puissance électrique : 220/380 volts 3 phases
  • Système de contrôle électrique complet inclus
  • Toutes les broches refroidies par liquide de refroidissement

    • Spécification

    Boîte de brochesDiamètre extérieur du tuyau60-177,8 mm/7"
    Nombre de broches22
    Distance entre les centres des broches152,4 mm/6"
    Diamètre maximal de la fraise75 mm
    Quantité de fraises sur une broche1-4
    Largeur de rainurage droit0,3-3 mm
    Vitesse de rotation de la broche100-800 tr/min
    Puissance du moteur principal2×11 kW
    Course de montée et descente de la broche200 mm
    Puissance/Couple du servomoteur axe Z2 x 1,5 kW/4,77 Nm
    Vitesse de déplacement maximale de l'axe Z2000 mm/min
    Précision de l'axe Z0,5 mm/tr
    Système d'indexation de rotation du tuyauPuissance/Couple du servomoteur axe A1 kW/4,77 Nm
    Vitesse de rotation maximale de l'axe A20 tr/min
    Précision de rotation de l'axe A6,279 degrés/tr
    Puissance du servomoteur axe X1 kW/4,77 Nm
    Vitesse de rotation maximale de l'axe X8000 mm/min
    Précision de rotation maximale de l'axe X11,3 mm/tr
    Longueur du rail14000 mm
    Course de déplacement du tuyau12000 mm
    Système pneumatiquePression d'air comprimé>0,5 MPa
    Système de refroidissementRefroidissementliquide de refroidissement
    Débit de la pompe de compound de coupe200 L/min
    Puissance de la pompe de compound de coupe2 x 0,45 kW
    Système électriqueContrôleurPLC
    Nombre d'axes CNC4
    Puissance totale32 kW
    Dimensions du corps de la machineL x l x H (mm)4300x1800x2550
    Longueur du rail du système d'alimentation de tuyaux12000 mm
    Poids brutEnviron 14 tonnes

    Images détaillées

    Machine de rainurage PSM-22, découpe de fentes pour tubes en acier, jusqu'à 76,4 de longueur et 3 mm de largeur

    Informations de commande

    Code de commandePSM-220
    EmballageN/A
    Dimensions de l'emballageN/A
    Poids de l'emballage14000 Kg
    Délai de livraison70 jours après paiement

    Lien vidéo Youtube de la machine de rainurage de tuyaux CNC PSM-220 : https://www.youtube.com/watch?v=sm_vTdOgPBU
