Machine de découpe de profil de tuyau rond de grand diamètre par plasma, torche biseautée 3D, charge de 6000 kg

Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading
Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading

Image Grand :  Machine de découpe de profil de tuyau rond de grand diamètre par plasma, torche biseautée 3D, charge de 6000 kg

Détails sur le produit:
Lieu d'origine: Shanghai, Chine
Nom de marque: HYZONT
Certification: CE / ISO 9001
Numéro de modèle: CNCXG1200-V
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: CNY 835,000 FOB Shanghai
Détails d'emballage: Caisse en bois, expédition par un conteneur complet de 20GP
Délai de livraison: Dans les 60 jours contre paiement anticipé
Conditions de paiement: 30% contre le PI,70% solde avant livraison
Capacité d'approvisionnement: 10 ensembles par mois
Contact

Machine de découpe de profil de tuyau rond de grand diamètre par plasma, torche biseautée 3D, charge de 6000 kg

description de
Type de machine: Machine de découpe plasma de profilés de tuyaux ronds CNC à 5 axes Modèle: CNCXG1200-V
Diamètre du tuyau (OD): 500-1050mm Longueur du tuyau: 12000mm
Mode de coupe: Coupe de plasma Épaisseur de coupe de plasma: 1-25 mm (chanfrein de coupe 22 mm)
Source d'alimentation plasma: Source plasma haute puissance 12 000 W Torche de découpe plasma: Torche de découpe de profil plasma modèle 3D
Capteur de hauteur: Capteur de hauteur photoélectrique, réponse 0,1 s Système de contrôle: Système de contrôle CNC de type bus (bus de terrain Ethernet industriel)
Système opérateur: Système d'exploitation de contrôle industriel Afficher: Écran tactile antidéflagrant de 19 pouces
Logiciel: Logiciel de contrôle de version anglaise Bus de terrain: Bus de terrain Ethernet industriel
Numéro d'axe: Plus de 6 Modules d'E/S: Modules d'E/S de bus
périphérique: USB x4, RS232/485, Ethernet Mandrin de tuyau: Mandrin concentrique manuel à 3 mors avec montée/descente automatique
Capacité de chargement maximale: 6000 kg Vitesse de rotation du tuyau: 0-10000mm/min
Erreur de déplacement: 0,2 mm/1000 mm Poids net: 5000KG
Servomoteur: Servo à courant alternatif de haute précision Boîte de vitesses: Boîte de vitesses de précision importée
refroidisseur d'eau: refroidisseur d'eau industriel
Mettre en évidence:

Torche de découpe de profil plasma modèle 3D

,

Mandrin concentrique pour tuyau à 3 mors

,

Capacité de chargement de tuyau de 6000 kg

Machine de découpe de profil de tube rond CNC à grand diamètre au plasma

Cette machine de découpe de profil de tube rond au plasma est un système CNC 5 axes conçu pour la découpe de tubes circulaires de diamètres de 500 mm à 1050 mm et de longueurs allant jusqu'à 12000 mm. Avec une source plasma de haute puissance de 12000 W, une torche de découpe de profil plasma 3D et un capteur de hauteur photoélectrique, elle réalise des coupes droites et en biseau, des coupes de trous, des profils en T, multi-branches et coudes (joint crevette) sur des tubes en acier au carbone, en acier inoxydable et autres métaux, avec une épaisseur de paroi de 1 à 25 mm.

Pourquoi choisir cette machine de découpe de profil de tube rond au plasma

  • Torche de découpe de profil plasma 3D - réalise des coupes d'extrémité de tube, des coupes de trous, des profils en T, multi-branches et coudes (joint crevette) avec biseautage vertical et horizontal.
  • Mandrin de tube concentrique à 3 mors - mandrin concentrique manuel à 3 mors avec fonction de montée/descente automatique maintient solidement le tube de 500 mm à 1050 mm de diamètre.
  • Capacité de chargement de tube de 6000 kg - le support et la structure robustes gèrent les tubes de grande taille et à paroi épaisse pour la fabrication en atelier.
  • Mouvement de précision - erreur de mouvement de 0,2 mm/1000 mm avec servomoteur AC de haute précision et réducteur importé pour des coupes de profil précises.

Spécifications techniques

ParamètreValeur
Type de machineMachine de découpe de profil de tube rond CNC 5 axes au plasma
Diamètre du tube (OD)500-1050 mm
Longueur du tube (longueur du rail de torche)12000 mm
Mode de coupeDécoupe plasma
Épaisseur de coupe plasma1-25 mm (coupe en chanfrein 22 mm)
Source d'alimentation plasmaSource plasma de haute puissance 12000 W
Torche de découpe plasmaTorche de découpe de profil plasma 3D
Capteur de hauteurCapteur de hauteur photoélectrique, vitesse de réponse 0,1 sec
Système de contrôleSystème de contrôle CNC de type bus (bus de terrain Ethernet industriel)
Système d'exploitationSystème d'exploitation de contrôle industriel
AffichageÉcran large de 19 pouces avec écran tactile antidéflagrant
LogicielLogiciel de contrôle en version anglaise
Mode bus de terrainBus de terrain Ethernet industriel
Nombre d'axesPlus de 6
E/SModules d'E/S de bus
PériphériqueUSB x4 (USB3.0 x1), port série RS232/485, Ethernet
Mandrin de tubeMandrin concentrique manuel à 3 mors avec fonction de montée et descente automatique
Capacité de chargement max.6000 kg
Vitesse de rotation du tube0-10000 mm/min
Erreur de mouvement0,2 mm / 1000 mm
Poids net5000 kg

Pièces de rechange clés

PièceSpécification
MandrinMandrin à 3 mors, 1 jeu
Support de tubeSupport
Moteur d'entraînementServomoteur AC de haute précision
Système de contrôle d'entraînementServomoteur AC de haute précision
RéducteurBoîte de vitesses de précision importée
Capteur de hauteur de torcheCapteur de hauteur de torche plasma, 1 jeu
Source d'alimentation plasma12000 W, 1 jeu
Torche de découpe plasmaTorche de découpe de profil plasma 3D, 1 jeu
Refroidisseur d'eauRefroidisseur d'eau industriel, 1 jeu

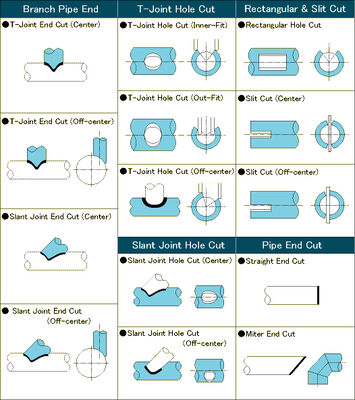

Capacité de découpe de profil de tube

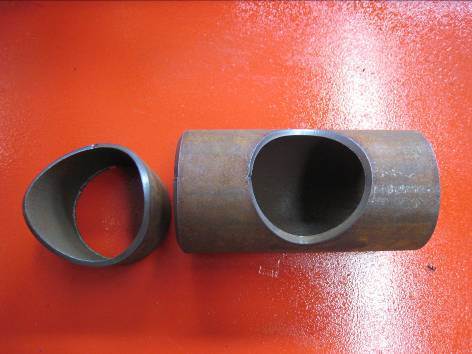

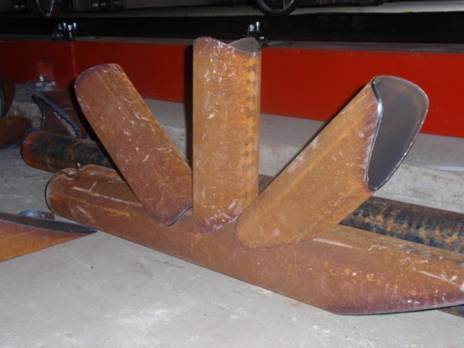

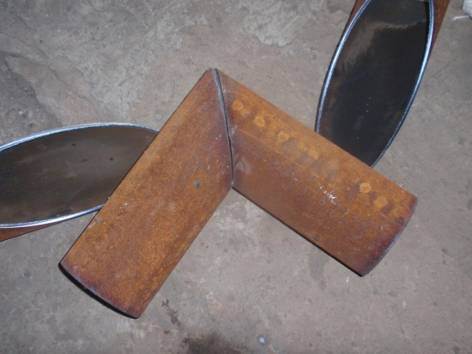

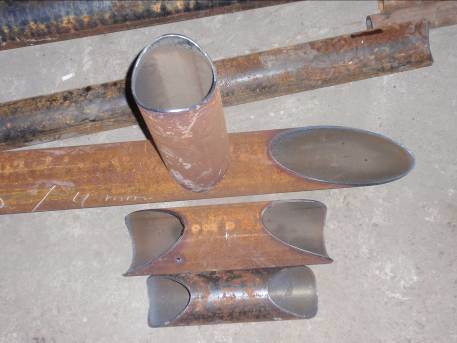

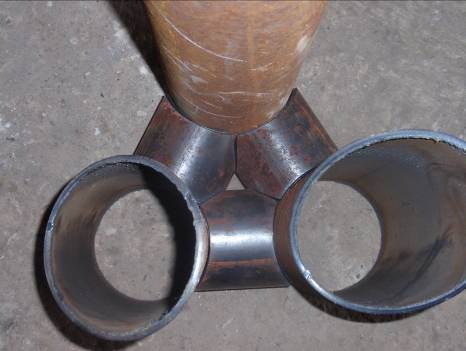

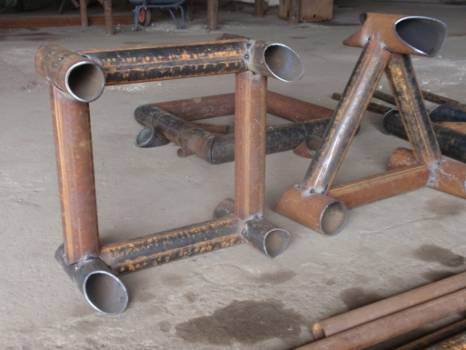

Coupe d'extrémité de tube (coupe d'extrémité droite, coupe d'extrémité en onglet), biseau à trois branches, coupe de trou, coupe en T (ajustement intérieur, ajustement extérieur, décentré), coupe de tube de branche, coupe d'extrémité en T (centrée / décentrée), coupe d'extrémité de joint oblique (centrée / décentrée), rainurage, coupe de trou rectangulaire, coupe de fente (centrée / décentrée), coupe transversale oblique, coupe de trou de joint oblique (centrée / décentrée), coupe multi-branches, coupe de profil multi-branches, coupe d'extrémité multi-branches et de branche, coupe transversale de tube annulaire, coupe de coude (joint crevette). Angle de biseau max. dans les directions verticale et horizontale, avec réglage de biseau à angle fixe et à point fixe et réglage de coupe continue.

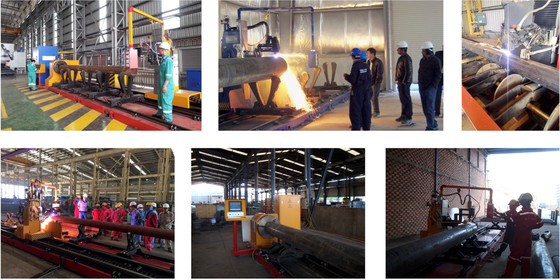

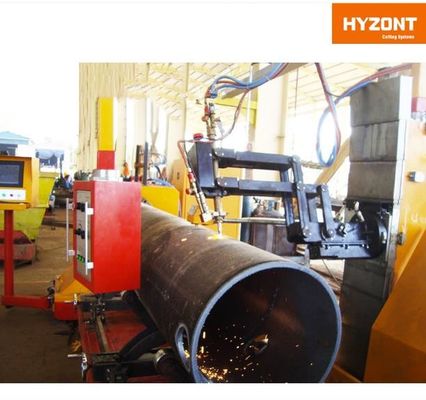

Images du produit

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

Conditions commerciales

ArticleValeur
Prix unitaire835 000 CNY FOB Shanghai
Validité45 jours
Délai de productionDans les 60 jours suivant le paiement anticipé
Conditions de paiement30% contre la PI, solde de 70% avant la livraison de la machine
EmballageBoîte en bois, expédition par un conteneur 20GP complet
