Machine de découpe plasma CNC 5 axes pour tubes ronds CNCXG1200-V 12000W Coupe-profilés 500-1050mm

CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter
CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter

Image Grand :  Machine de découpe plasma CNC 5 axes pour tubes ronds CNCXG1200-V 12000W Coupe-profilés 500-1050mm

Détails sur le produit:
Lieu d'origine: Shanghai, Chine
Nom de marque: HYZONT
Certification: CE / ISO 9001
Numéro de modèle: CNCXG1200-V
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: CNY 835,000 FOB Shanghai
Détails d'emballage: Caisse en bois, expédition par un conteneur complet de 20GP
Délai de livraison: Dans les 60 jours contre paiement anticipé
Conditions de paiement: 30% contre le PI, 70% solde avant livraison
Capacité d'approvisionnement: 10 ensembles par mois
Contact

Machine de découpe plasma CNC 5 axes pour tubes ronds CNCXG1200-V 12000W Coupe-profilés 500-1050mm

description de
Type de machine: Machine de découpe plasma de profilés de tuyaux ronds CNC à 5 axes Modèle: CNCXG1200-V
Diamètre du tuyau (OD): 500-1050mm Longueur du tuyau: 12000mm
Mode de coupe: Coupe de plasma Épaisseur de coupe de plasma: 1-25 mm (chanfrein de coupe 22 mm)
Source d'alimentation plasma: Source plasma haute puissance 12 000 W Torche de découpe plasma: Torche de découpe de profil plasma modèle 3D
Capteur de hauteur: Capteur de hauteur photoélectrique, réponse 0,1 s Système de contrôle: Système de contrôle CNC de type bus (bus de terrain Ethernet industriel)
Système opérateur: Système d'exploitation de contrôle industriel Afficher: Écran tactile antidéflagrant de 19 pouces
Logiciel: Logiciel de contrôle de version anglaise Bus de terrain: Bus de terrain Ethernet industriel
Numéro d'axe: Plus de 6 Modules d'E/S: Modules d'E/S de bus
périphérique: USB x4, RS232/485, Ethernet Mandrin de tuyau: Mandrin concentrique manuel à 3 mors avec montée/descente automatique
Capacité de chargement maximale: 6000 kg Vitesse de rotation du tuyau: 0-10000mm/min
Erreur de déplacement: 0,2 mm/1000 mm Poids net: 5000KG
Servomoteur: Servo à courant alternatif de haute précision Boîte de vitesses: Boîte de vitesses de précision importée
refroidisseur d'eau: refroidisseur d'eau industriel
Mettre en évidence:

Découpe plasma 5 axes pour tubes

,

Source d'alimentation plasma 12000W

,

Capacité de diamètre de tube 500-1050mm

Machine à découper le plasma à tubes ronds CNC à 5 axes CNCXG1200-V

Cette machine de découpe plasma à profil rond de tuyaux est un système CNC à 5 axes conçu pour couper des tuyaux circulaires de diamètres de 500 mm à 1050 mm et de longueurs allant jusqu'à 12000 mm.d'une puissance de 12000 W, une torche de découpe de profil plasma 3D et un capteur de hauteur photoélectrique, il effectue la découpe droite et conique, la découpe de trous, les profils en T, multi-branches et coude (joint de crevettes) sur l'acier au carbone,tuyaux en acier inoxydable et autres tuyaux métalliques, couper une épaisseur de paroi de 1 à 25 mm.

Pourquoi choisir la machine de découpe à plasma CNCXG1200-V

  • Coupe à la plasma de tubes à 5 axes- plus de 6 axes à commande pour la découpe de tuyaux ronds et de tuyaux en cône de diamètre de 500 mm à 1050 mm.
  • Source d'alimentation au plasma de 12000 W- une source de puissance élevée coupe une épaisseur de paroi de tuyau de 1 à 25 mm avec une coupe de chamfer allant jusqu'à 22 mm.
  • Torche à profil plasma 3D avec capteur photoélectrique de hauteur- 0,1 seconde de réponse en hauteur maintient la distance de coupe constante le long des profils de tuyauterie complexes.
  • Capacité de tuyauterie de 12000 mm- le rail de 12000 mm de long gère les longueurs de tuyaux commerciaux standard en une seule prise.

Spécifications techniques

ParamètreValeur
Type de machineMachine à découper le plasma des tuyaux ronds à commande numérique à 5 axes
Diamètre du tuyau (OD)500 à 1050 mm
Longueur du tuyau (longueur du rail de la torche)12000 mm
Mode de coupeCoupe par plasma
Épaisseur de coupe par plasma1 à 25 mm (coupe de chamfer 22 mm)
Source d'alimentation au plasmaSource de plasma de haute puissance de 12000 W
lampe de coupe à plasmaTorche de découpe de profilés plasmatiques 3D
Capteur de hauteurCapteur photoélectrique de hauteur, vitesse de réponse de 0,1 seconde
Système de commandeSystème de commande CNC de type bus (bus de terrain Ethernet industriel)
Système d'exploitationSystème d'exploitation de commande industrielle
AffichageÉcran large de 19 pouces avec écran tactile résistant aux explosions
LogicielLogiciel de contrôle de la version anglaise
Mode de bus de terrainBus de champ Ethernet industriel
Numéro d'axePlus de 6
RésultatsModules d'entrée/sortie de bus
Particules périphériquesPort série RS232/485, Ethernet
Pipe chuck3 mâchoires manuelles à roue concentrique avec fonction automatique de montée et descente
Capacité de chargement maximale6 000 kg
Vitesse de rotation du tuyauPour les véhicules à moteur à combustion
Erreur de déplacement0.2 mm / 1000 mm
Poids net5 000 kilos

Pièces détachées

PartieSpécification
Je suis Chuck.3 écouteurs à mâchoires, 1 jeu
Support de support de tuyauterieSupport de support
Moteur de conduiteServo-moteur à courant alternatif de haute précision
Système de commande de conduiteServo-conducteur CA de haute précision
Réduire la boîte de vitessesBoîte à engrenages de précision importée
Capteur de hauteur de la torcheCapteur de hauteur de la lampe à plasma, 1 ensemble
Source d'alimentation au plasma12000W, 1 jeu
lampe de coupe à plasmaTorche de découpe de profilés plasmatiques 3D, 1 jeu
Refroidisseur d'eauRefroidisseur d'eau industriel, 1 jeu

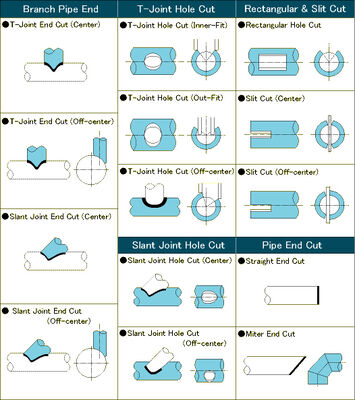

Capacité de coupe du profil de tuyauterie

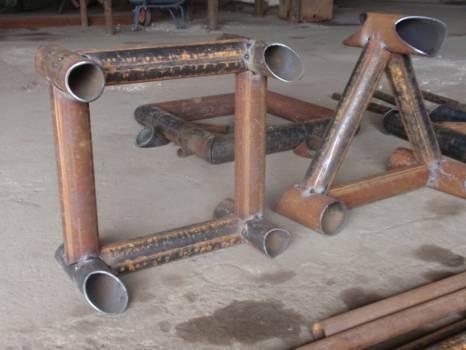

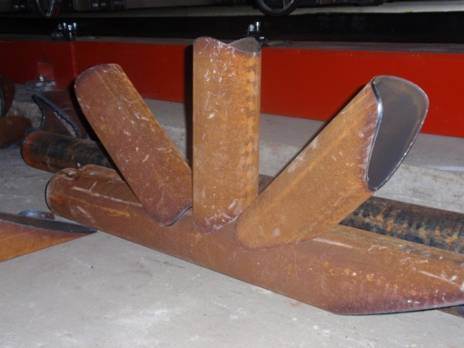

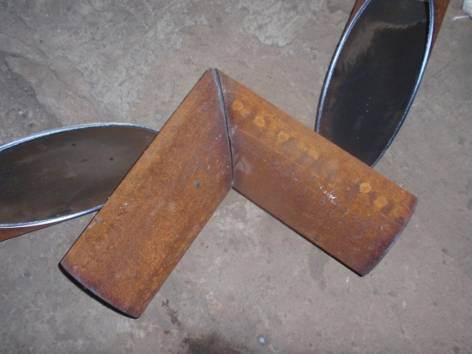

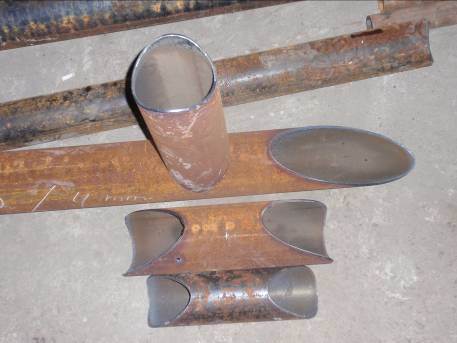

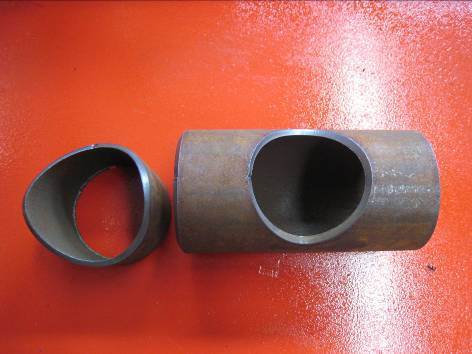

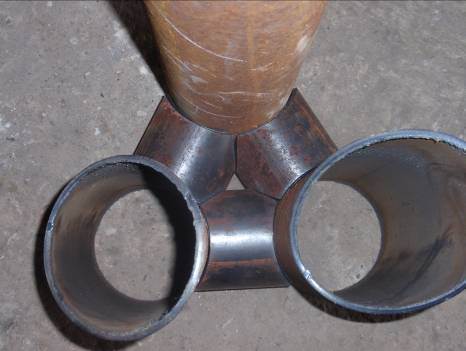

Coupe des extrémités des tuyaux (coupe des extrémités droites, coupe des extrémités des mitres), découpage à trois branches, coupe des trous, coupe des joints en T (coupure interne, coupure extérieure, coupure hors centre), coupe des tuyaux en branches, coupe des extrémités des joints en T (centre / hors centre),coupe de l'extrémité de l'articulation inclinée (centre / hors centre), les rainures, le découpage des trous rectangulaires, le découpage des fentes (centre / hors centre), le découpage par croisement oblique, le découpage des trous des joints obliques (centre / hors centre), le découpage multi-branches, le découpage multi-branches,coupe à plusieurs branches et à bout de branche, coupe de croisière de tuyau annulaire, coupe de coude (joint de crevettes).

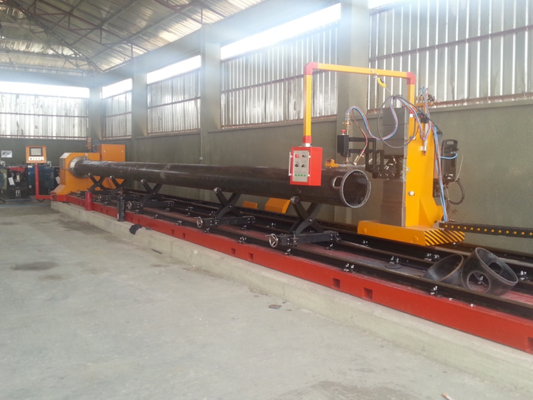

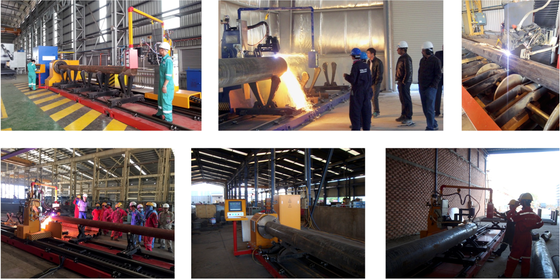

Images du produit

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

Conditions commerciales

Nom de l'articleValeur
Prix unitaireCNY 835.000 FOB Shanghai
La valeur de l'article 1er45 jours
Temps de productionDans un délai de 60 jours contre paiement anticipé
Délai de paiement30% contre le PI, 70% avant la livraison de la machine
EmballageCasse en bois, expédiée par un conteneur complet de 20GP
