Machine de découpe à oxygène à plasma CNC de grand format HZSG5000 4200x12500mm EDGE Connectez

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Image Grand :  Machine de découpe à oxygène à plasma CNC de grand format HZSG5000 4200x12500mm EDGE Connectez

Détails sur le produit:
Lieu d'origine: Shanghai, Chine
Nom de marque: HYZONT
Certification: CE / ISO 9001
Numéro de modèle: HZSG5000
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD 55,800 FOB Shanghai
Détails d'emballage: Caisse en contreplaqué / enveloppée sous film, 5300x2300x1890mm, 3650Kg, adaptée à l'expédition
Délai de livraison: 50 jours après réception de l'acompte
Conditions de paiement: 100% L/C à vue, T/T
Capacité d'approvisionnement: 30 séries par mois
Contact

Machine de découpe à oxygène à plasma CNC de grand format HZSG5000 4200x12500mm EDGE Connectez

description de
Type de machine: Machine de découpe plasma et oxy-combustible CNC de type portique modèle: HZSG5000
Zone de coupe efficace: 4200x12500mm Contrôleur CNC: BORD Connecter
Source d'alimentation plasma: MAXPRO200 Épaisseur de coupe de plasma: Acier doux sans scories 20 mm ; percer 25 mm ; séparation 45mm
Épaisseur de coupe à l'oxy-carburant: 6-120mm Vitesse de découpe au plasma: 50-5000 mm/min
Vitesse de coupe à l'oxy-carburant: 0-800 mm/min Vitesse de fonctionnement au ralenti: 0-12000 mm/min
Longueur du rail longitudinal: 14500 mm Pas de rack: CP6, degré de précision 7
Modèle de lecteur: Lecteur double face Servomoteur: Servomoteur Panasonic A5 AC
Boîte de vitesses: Boîte de vitesses Allemagne SEW Contrôle de taille: Contrôleur de tension d'arc THC + capacité
Logiciel d'emboîtement: FastCAMPro API: DELTA
Composants électriques: SCHNEIDER Puissance d'entrée: Source plasma 5KW, 50KVA
Tension d'alimentation: 3x380V / 220V 50Hz Distance de levage de la torche: 200 mm
Précision de la hauteur de la torche: +/-1.0mm Précision du positionnement: +/-0,2 mm/10 m
Matériaux de coupe: Acier doux, acier inoxydable, aluminium Largeur de coupe efficace: 4200mm
Longueur de coupe efficace: 12500mm
Mettre en évidence:

Table à découper de grand format 4200x12500 mm

,

Contrôleur CNC EDGE Connect

,

Logiciel de nidification automatique FastCAM Pro

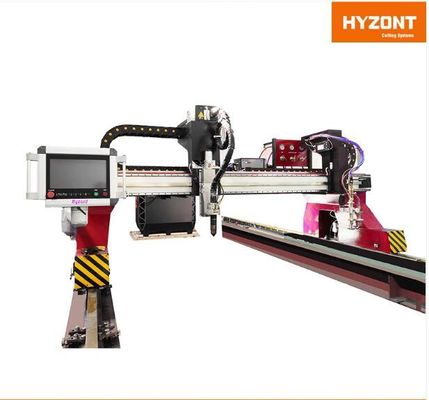

Machine de découpe portique CNC plasma et oxycoupage Hyzont HZSG5000

La HZSG5000 est une machine de découpe CNC plasma et oxycoupage de type portique, conçue pour la fabrication de structures en acier, la construction de réservoirs sous pression et les chantiers navals. Elle combine une source plasma MAXPRO200, un contrôleur CNC EDGE Connect et une station de flamme oxycoupage sur un seul portique rigide, capable de découper de l'acier doux, de l'acier inoxydable et de l'aluminium, de la tôle fine jusqu'à des plaques de 120 mm.

Pourquoi choisir la machine de découpe portique HZSG5000

  • Table de découpe grand format 4200x12500mm - un portique large et un long rail permettent de traiter des plaques d'acier surdimensionnées en une seule configuration, idéal pour les chantiers navals et la fabrication lourde.
  • Contrôleur CNC EDGE Connect - logiciel Phoenix v10, interface machine EtherCAT et assistant CutPro Wizard pour une configuration rapide par de nouveaux opérateurs.

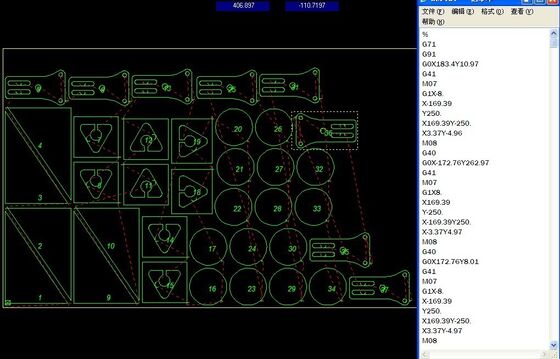

  • Logiciel d'imbrication automatique FastCAM Pro - importation DXF, nettoyage CAO, imbrication interactive et automatique, découpe commune et pontage pour maximiser l'utilisation de la plaque.
  • Double procédé plasma et oxycoupage - plasma MAXPRO200 plus torches oxycoupage à allumage automatique couvrent une plage de 6 à 120 mm d'épaisseur de plaque.

Spécifications techniques

ParamètreValeur
Type de machineMachine de découpe portique CNC plasma et oxycoupage
Contrôleur CNC EDGE Connect (Phoenix v10, EtherCAT, console opérateur logicielle)
Source d'alimentation plasma MAXPRO200
Épaisseur de découpe plasmaAcier doux sans scories 20 mm (3/4"); perçage 25 mm acier doux / 25 mm inox; séparation 45 mm acier doux / 45 mm inox
Vitesse de découpe plasma50-5000 mm/min
Épaisseur de découpe oxycoupage6-120 mm
Vitesse de découpe oxycoupage0-800 mm/min
Distance de levage de la torche200 mm
Vitesse de déplacement à vide0-12000 mm/min
Erreur de réglage de vitesse≤±5%
Précision du contrôleur de hauteur de torche≤±1.0 mm
Précision de la ligne longitudinale±0.2 mm / 10 m
Précision de la longueur latérale±0.5 mm (1000x1000 mm)
Erreur diagonale±0.5 mm
Erreur de retour au point de base±0.2 mm
Erreur de point d'intersection±0.5 mm

Composants mécaniques et électriques

ComposantSpécification

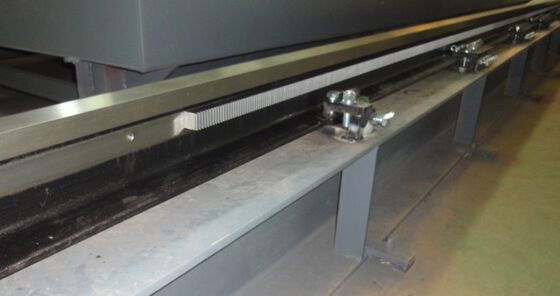

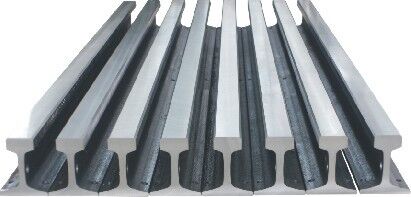

Rail longitudinalRail lourd avec crémaillère et pignon, matériau U71Mn, capacité de charge ≥10T/m, résistance à la traction ≥883 MPa
Rail horizontalRail à vis à billes, torche transmise par courroie en acier
CrémaillèreClasse de précision 7, pas CP6, précision d'usinage 0.02 mm
Modèle d'entraînementEntraînement double face

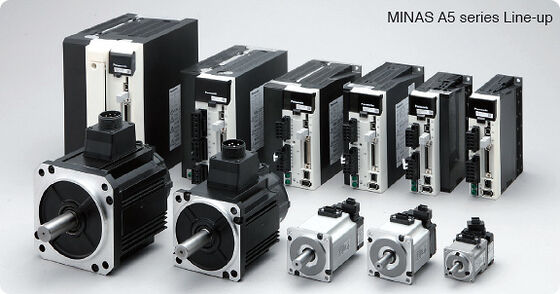

ServomoteursServomoteur AC Panasonic A5 (20 bits/tour, 1.04 million de pulses, réponse 2.0 kHz, IP67, faible couple de hachage)

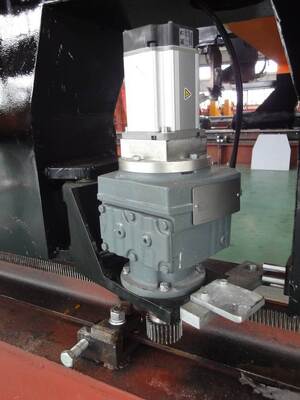

RéducteurRéducteur SEW Allemagne, couple de sortie élevé, faible bruit

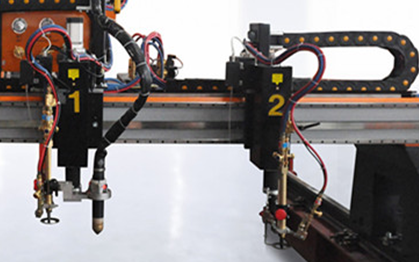

Porte-torche de découpe2 jeux
Torche plasma MAXPRO200 ×1, avec dispositif anti-collision
Torches oxycoupage2 jeux, allumage automatique ×2
Contrôleurs de hauteurTHC plasma à tension d'arc ×1, contrôleur de hauteur de torche capacitif ×2
Torche de marquageTorche de marquage à poudre de zinc ×1
Automate programmable / composants électriquesAutomate Delta, composants électriques Schneider
Logiciel d'imbricationFastCAM Pro (Australie), importation DXF, imbrication automatique, sortie NC
Alimentation câble/tuyauChemin de roulement

Conditions de travail

ArticleValeur
Tension / fréquence d'alimentation3×380V±10% / 50Hz, 220V±10% / 50Hz
Puissance d'entrée5 KW
Puissance de la source plasma50 KVA
Pression d'oxygène de coupe0.5-0.8 MPa
Pression d'oxygène de préchauffage0.4-0.6 MPa
Pression de gaz0.05-0.1 MPa
Type de gazPropane / Acétylène / GPL
Température ambiante0-50 °C
Humidité relative<90% sans condensation

Capacité de découpe effective

ArticleValeur
Zone de découpe effective4200x12500mm
Largeur de découpe effective4200 mm
Longueur de découpe effective12500 mm
Longueur du rail longitudinal14500mm
Longueur du rail horizontal5000 mm

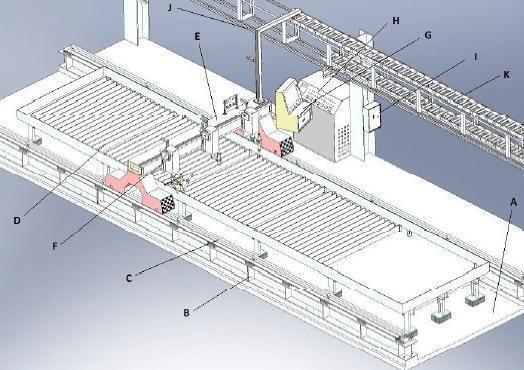

Corps et structure de la machine

Le corps de la machine est une structure soudée de type caisson, traitée par des fraiseuses et des raboteuses CNC, puis recuite et peinte dans une cabine de peinture. L'entraînement double adopte une structure symétrique pour une excellente rigidité et résistance, offrant une longue durée de vie avec une très haute précision. Le déplacement horizontal de la torche est transmis par courroie en acier pour un mouvement fluide et silencieux.

Logiciels : EDGE Connect & FastCAM Pro

EDGE Connect avec le logiciel Phoenix v10 offre l'assistant de configuration CutPro, une console opérateur logicielle à l'écran, des panneaux de surveillance de processus configurables et une communication intégrée avec le plasma et le contrôle de hauteur de torche pour une qualité de coupe experte. Le logiciel d'imbrication FastCAM Pro importe des fichiers DXF, effectue le nettoyage CAO, l'imbrication interactive et automatique, la découpe commune et le pontage, et génère du code NC pour différents contrôleurs.

Images du produit

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Conditions commerciales

ArticleValeur
Prix55 800 USD FOB Shanghai
Délai de production50 jours après réception de l'acompte
Conditions de paiement100% L/C à vue
Emballage5300×2300×1890 mm / 3650 Kg
Installation et formation1 technicien environ 10 jours, 200 USD/jour
Validité30 jours

Remarque : pour la machine de découpe de type portique, cette offre exclut la fondation d'installation des rails, la table de découpe et le support de chemin de roulement. L'ensemble complet des dessins d'installation est fourni à l'acheteur dès réception de l'acompte.
