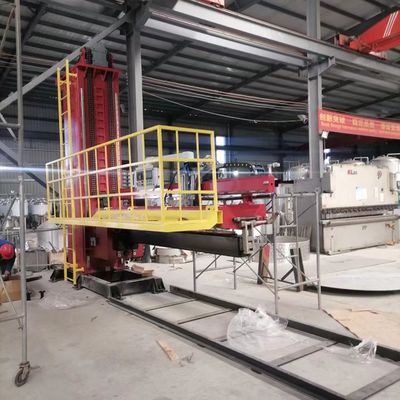

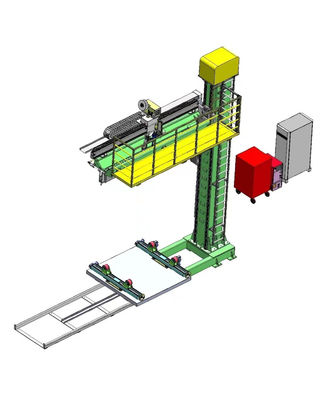

Vessel sous pression machine de soudage automatique à couture droite plasma + processus de soudage TIG 10 mm

Condition de la pièce:

1. Diamètre de la pièce à usiner: Φ100mm Φ5000mm

2Longueur de la pièce: ≤ 3500 mm (y compris la longueur de la plaque d'extinction à chaque extrémité)

3Matériau: acier inoxydable, alliage de titane, etc.

4Épaisseur de la paroi: 1,2 mm × 10 mm

2. procédé de soudage:

1) Le procédé de soudage au plasma est utilisé pour des épaisseurs de 3 à 10 mm, ce qui permet de réaliser un soudage à un seul côté et un moulage à double face;

2) le soudage TIG est utilisé pour des épaisseurs inférieures à 3 mm;

3) L'acier inoxydable dont l'épaisseur est de 10 mm nécessite un beveling, et le bord émoussé du bevel est de 5 mm, l'angle du bevel est de 35° d'un côté;

4) Le procédé de soudage TIG est utilisé lorsque l'épaisseur est inférieure à 3 mm ou lorsque la surface de recouvrement de fusion TIG est utilisée.

gaz de blindage: pour le soudage au plasma, il existe plusieurs canaux de gaz de blindage.et l'acier inoxydable plasma et les gaz de blindage des canons de soudage TIG utilisent 95% d'argon + 5% d'hydrogène pour obtenir une meilleure formation de soudure et une couleur protectriceLe gaz de couverture de traînée et le gaz de protection arrière utilisent 99,99% d'argon pur.

Caractéristiques du système de soudage par plasma:

1) Grâce à sa forte capacité de pénétration, il n'y a pas besoin d'un beveling pour une épaisseur de plaque inférieure à 10 mm, ce qui réduit considérablement le temps de préparation avant le soudage.

2) L'énergie d'arc est concentrée, la zone touchée par la chaleur de soudage est petite et la déformation de soudage est faible.

3) La vitesse de soudage est rapide et le plasma prend 4 à 5 fois moins de temps que le soudage manuel à l'arc argon.

4) Excellente répétabilité.

5) La colonne d'arc a une rigidité élevée et utilise un effet de petit trou pour obtenir un soudage à un seul côté stable et un moulage à double face.

6) L'électrode est rétrécie dans l'embout, ce qui n'est pas facile à polluer et à brûler.

7) La qualité de soudage est bonne et de nombreux matériaux peuvent être soudés.

8) L'arc de plasma est bien contrôlable et réglable, etc.
