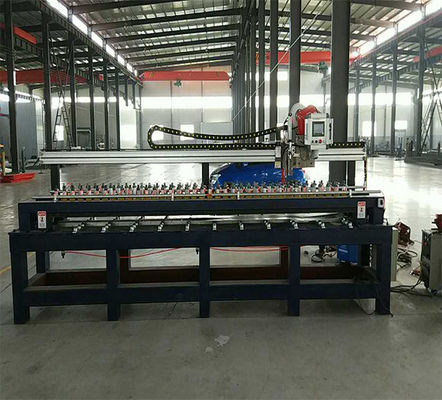

Machine de soudage automatique à couture de tôle mince MIG Splicing 3000mm Machine de soudage de tôle mince

Machine de soudage automatique à couture de plaques métalliques minces MIG machine de soudage à épissage de plaques minces 3000 mm machine de soudage de plaques métalliques

Les composants de base de support du corps de la machine sont constitués de poutres de fond, de poutres de compression et d'autres pièces.ayant une résistance élevée et une faible déformation;
Le dispositif de pressage à clef est divisé en deux ensembles de presses symétriques gauche et droite, qui peuvent appliquer une pression sur les deux côtés de la pièce séparément.et le pied de pressage de la clé est constitué de composants structurels en acier.
L'ensemble du mécanisme de marche est composé d'une poutre transversale, d'un mécanisme de canon inférieur et d'un curseur.et le moteur est un moteur de régulation de vitesse à fréquence variable en courant continuL'assemblage de marche de la machine présente des caractéristiques telles qu'une grande précision, une marche stable et un couple élevé.
Les actions de levage et d'abaissement du mécanisme de levage du pistolet de soudage sont entraînées par des moyens pneumatiques qui présentent les avantages d'une structure simple, d'une action rapide et stable, d'une haute précision de répétition,et un fonctionnement pratiqueLa partie guidante de l'action de levage adopte un rail de guidage linéaire pour assurer la stabilité et la souplesse de l'action.
Le matériau de la rainure arrière est du cuivre rouge, et il y a une rainure de formage usinée sur le dessus.
Exigences de soudage pour les équipements spéciaux de soudage:
1Matériau de la pièce: acier au carbone, Q235
2. Spécifications de la pièce à usiner:
Épaisseur du matériau de soudage 1 à 4 mm
Longueur du panneau de soudage: 3,2 mètres
3. procédé de soudage:
1. soudage protégé par gaz de CO2.
2Exigences pour le montage des coutures de soudage: espace entre les extrémités épissées et cassées 0-0,5 mm
4Exigences de pré soudure:
Le joint de fond de la couture de soudage doit s'assurer que l'incision est aussi plate que possible, sans bords bouclés, bords bisseaux, etc., et la zone de la couture de soudage doit être exempte de taches, de taches d'huile,et autres facteurs qui affectent la qualité du soudageLes plaques imprimantes ou zincées doivent être polies avant le soudage.

Les spécifications
