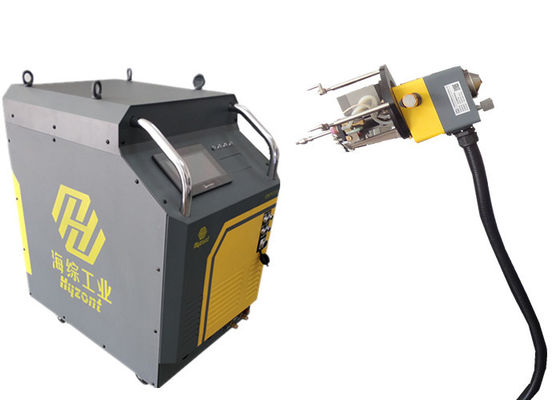

Tube à la tête de soudure de TubeSheet avec la source d'énergie de soudure de C.C de GTAW
Détails de produit
| Mettre en évidence |
Tête de soudage GTAW alimentée en CC,Soudage de plaques tubulaires TTS-30,Tête de soudage orbitale de précision |
||
|---|---|---|---|
Description de produit
Tête de soudage tube à tube avec source d'alimentation de soudage GTAW DC
Modèle : TTS-30
Application :
La tête de soudage est spécialement conçue pour les soudures TIG tube à tube, adaptée à l'acier au carbone, à l'acier inoxydable, etc., principalement pour les connexions de tubes saillants, de tubes affleurants et de tubes rentrés avec ou sans apport de fil.
Cette machine est largement appliquée dans
- Soudage de tubes d'échangeurs de chaleur tubulaires
- Soudage tube à tube de chaudière
- Soudage de tubes saillants
- Soudage de tubes affleurants
Caractéristiques
- Mandrin pneumatique extensible pour un positionnement facile
- Haute précision avec des performances rapides et précises, adapté aux petits échangeurs de chaleur
- Contrôle automatique AVC avec fonction marche et arrêt pour les réglages manuels
- Tête de soudage TIG refroidie par eau, facile à changer ou à ajuster le tungstène
- Alimentation de fil intégrée pour les extrémités de tubes rentrés, saillants ou affleurants
- Boutons sur la poignée pour une utilisation facile
- Utilise un guide localisé pour le centrage automatique des soudures de 19 à 76 mm de diamètre extérieur
- Source d'alimentation recommandée OBT-315
Spécification
| Modèle | TTS-30 |
| Matériau | Acier au carbone, Acier inoxydable |
| Type de connexion | Tube saillant ou tube affleurant |
| Processus de soudage | TIG/GTAW |
| Diamètre extérieur du tube (mm) | 19-76 |
| Angle de la torche de soudage | 0-30 |
| Diamètre extérieur du tungstène (mm) | 1.6-2.4 |
| Diamètre du fil de soudage (mm) | Φ0.8mm/Φ1.0 mm |
| Vitesse maximale d'alimentation du fil | 2200 mm/min |
| Soudage oscillant | Oui |
| Rotation | Rotation libre à 360° avec réinitialisation automatique ; soudage toutes positions |
| Vitesse de rotation (tr/min) | 0.37-5.58 tr/min |
| Gaz de protection | Argon |
| Refroidissement | Eau |
| Longueur du câble | 6m |
| Dimension principale (mm) | |
| Poids (kg) | 9 kg |
Spécification de la source d'alimentation
| Modèle | OBT-315 |
| Source de soudage | Panasonic YC-315TX |
| Type de source d'alimentation | Onduleur |
| Courant de soudage | 5-315 A |
| Facteur de marche | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Tension d'entrée | AC380V ± 10 % 50/ 60 Hz |
| Puissance totale | 8.3 kVA |
| Refroidissement | Système de refroidissement par eau intégré |
| Affichage | Écran tactile 7" |
| Stockage de programmes | 80 |
| Classe d'isolation | F |
| Classe de protection | IP21 |
| Poids | 120 kg |
| Dimension | 740 x 520 x 910 |
