Diamètre 30-1600 mm 5 axes Plasma et oxygène gaz de carburant machine de découpe de profilé de tuyau CNC
Utilisation de plasma et de carburant/gaz/flamme oxygène pour les tuyaux de coupe et de coupe de profil, à la fois en tuyaux ronds et en tuyaux carrés/rectangulaires, dont le diamètre de coupe varie de 30 à 1600 mm, la longueur de 12000 mm,épaisseur maximale peut être jusqu'à 80 mm.
1Description de la machine

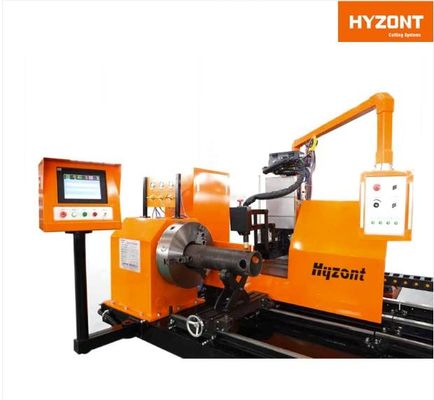

Machine à découper les profils de tubes CNC
U Oxy-coupe et découpage de combustible et de plasma
u Diamètre maximal du tuyau de coupe 1600 mm
U Coupe 3D
u Panneau d'écran tactile, entrée de données pratique et rapide, facile à utiliser et à apprendre
u Économiser les données de coupe à tout moment, capable de créer une base de données techniques par l'utilisateur
U Compatible avec le logiciel de conception de structures en acier, élargissement de la fonction de la machine
Utilisation des performances de l'équipement
La machine de découpe de tuyaux CNC de la série CNCXG est un équipement spécialement conçu pour la découpe automatique 3D de tuyaux en acier.
Après la saisie de données de base ou de fichiers de format professionnel approprié, il est capable de traiter automatiquement les trous, les contours, les rainures, les sections multifonctions et les crevettes.
Il est largement utilisé dans la structure en acier, la construction navale, la construction de ponts et de tours en acier, les tuyaux pétrochimiques et l'industrie des navires sous pression.
Points facultatifs:
• 5 mâchoires à rouleaux concentriques
• Rouleau tournant (la diamètre du tuyau de coupe peut atteindre 2500 mm)
• Logiciel Fastpipe/fastframe
• La mâchoire électrique
• Support de réglage électrique
• Capteur photoélectrique
2Paramètres technologiques:
| Données techniques |
| Modèle |
Pour les pièces de rechange |
Pour les pièces de rechange |
CNCXG800 |
Pour les appareils de traitement de l'air |
Pour les pièces de rechange |
Pour les pièces de rechange |
| Diamètre du tuyau de coupe (mm) |
40 à 300 |
60 à 630 |
60 à 800 |
100 à 1250 |
200 à 1400 |
200 à 1600 |
| Longueur du tuyau ((mm) |
2000 à 2000 |
2000 à 2000 |
2000 à 2000 |
2000 à 2000 |
2000 à 2000 |
2000 à 2000 |
| Vitesse de coupe (mm/min) |
Flamme: 50 à 750 Plasma: |
| Épaisseur de coupe ((mm) |
Flamme: 5 à 60 mm Plasma: 1 à 50 mm |
| Angle de virage maximal du plasma |
± 45° |
| Angle de virage maximal de la flamme |
± 60° |
| Composants de base |
|
| - Je ne sais pas. |
3 mâchoires à rouleaux concentriques |
| Mode de coupe |
Flamme et plasma |
| Nombre d'axes de commande |
2 à 6 |
| Moteur de conduite |
Panasonic/Yaskawa |
| Puissance plasmatique disponible |
, Kjellberg, Dynamique thermique, ESAB |
| Autres données |
| Langue de l'opération |
Anglais ou chinois |
| Voltage de puissance |
3×380V ± 10% 50 Hz /en fonction des conditions locales de l'utilisateur |
La machine ci-dessus peut être personnalisée
