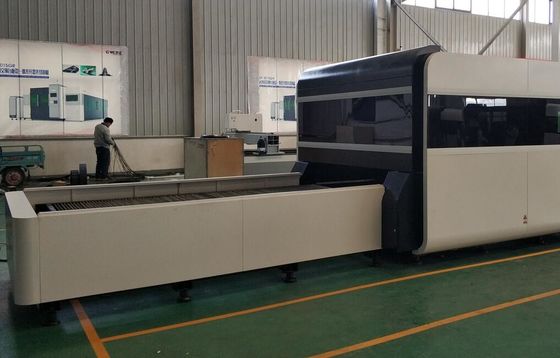

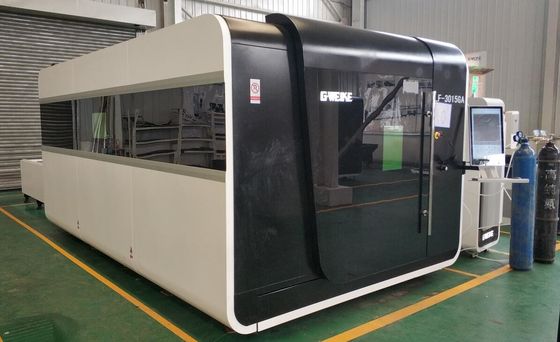

2 kW CNC fibre laser cutter à table à échange automatique, zone de coupe 5 x 10 pieds
Nom : Machine de découpe laser à fibre CNC
Modèle : LF-3015GA
Applications : Découpe de tôles
Avantages de la machine de découpe laser à fibre
Faisceau laser de haute qualité
Point focal plus petit, bonne qualité de traitement, processus de travail efficace.
Vitesse de coupe plus rapide : Deux fois plus rapide qu'une machine de découpe laser CO2 de même puissance.
Haute stabilité : Durée de vie des pièces clés jusqu'à 100 000 heures.
Économie d'énergie et protection de l'environnement ; efficacité de conversion électro-optique beaucoup plus élevée jusqu'à 30 % et 3 fois supérieure à celle d'un générateur laser CO2.
Consommation d'énergie beaucoup plus faible : 20-30 % de consommation d'énergie en moins qu'un laser CO2.
Coût de maintenance plus faible : Pas besoin de gaz de travail pour le laser, pas besoin de réflecteur.
Transmission par fibre optique facile à utiliser, chemin optique facile à ajuster,
Petit volume de laser, structure compacte de la machine-outil pour un usinage flexible
Caractéristique de la machine
Structure : Aluminium moulé
La structure complète présente une excellente capacité d'absorption des vibrations et une grande rigidité, une stabilité en fonctionnement à grande vitesse et une découpe de haute précision.
Traverse : Structure soudée, vieillissement par vibration, poids léger et excellente rigidité et performance dynamique.
Système de distribution d'air : Le système de distribution d'air adopte un contrôle centralisé, permettant de changer automatiquement le type de gaz et le débit. La machine-outil dispose d'un système de contrôle d'air intégré. Si le client utilise de l'air comprimé comme gaz de coupe, il doit acheter un compresseur d'air, un sécheur et un filtre.
Tête de coupe : Avec fonction de suivi automatique, mise au point manuelle, coupe haute pression, buse de refroidissement secondaire. Ses performances sont stables et fiables, facile à utiliser. Peut couper en haute et basse tension, avec le système de suivi automatique de hauteur sans contact.
Système de suivi automatique de la hauteur de coupe
Capteur de hauteur capacitif sans contact haute performance avec une pression de gaz ≥ 2,5 MPa, offre une plus grande précision et stabilité de suivi lors de la découpe de tôles en acier inoxydable, et peut couper directement avec un film plastique.
Refroidisseur d'eau
Refroidissement suffisant de tous les composants clés assure le fonctionnement sûr de la machine complète.
Le refroidisseur d'eau est entièrement contrôlé automatiquement avec la source laser et fonctionne sans aucune autre opération, bonne protection de sécurité, fonction de protection contre les surchauffes, manque de phase, pression et eau, sous-tension, fonction de protection contre les surcharges. Performances stables, facile à entretenir, conforme aux exigences de refroidissement du laser et externe du chemin optique.
5 Spécifications techniques
| Description | Données techniques | Notes |
| Zone de coupe (mm) | 1500 x 3000 | |
| Axe X (mm) | 3000 | |
| Axe Y (mm) | 1500 | |
| Axe Z (mm) | 120 | |
| Épaisseur de coupe (mm) | Acier doux : 0,5-18 Acier inoxydable : 0,5-12 Alliage d'aluminium : 0,5-10 | |
| Précision de coupe laser (mm) | 0,1-0,2 | |
| Précision de repositionnement de la machine-outil (mm) | ±0,02 | |
| Précision de la machine-outil (mm) | ±0,03 | |
| Vitesse de déplacement max. (m/min) | 80 | |
| Vitesse d'accélération (G) | 0,8 | |
| Puissance laser (W) | 3000 W | |
| Puissance totale (kW) | 30 | |
| Dimensions de la machine (LxlxH) | 9245x2834x2180 | |
| Poids (kg) | 11000 | |
| Table de coupe | Table à palettes à échange automatique | |
| capot de protection | Capot de protection complet | |
| Temps d'échange complet | 50 secondes. | |
6 Liste des pièces clés
| N° | Nom | Marque | Lieu d'origine | Qté (set) |
| 1 | Source laser à fibre | IPG 3000 W (YLS-3000) | USA | 1 |
| 2 | Tête de coupe laser | RAYTOOLS | Suisse | 1 |
| 3 | Corps de la machine-outil | TAYOR | Chine | 1 |
| 4 | Traverse | TAYOR | Chine | 1 |
| 5 | Table de coupe | TAYOR | Chine | 1 |
| 6 | Réducteur | APEX | TAIWAN, CHINE | 1 |
| 7 | Engrenage et crémaillère axe X | YYC | TAIWAN, CHINE | 1 |
| 8 | Engrenage et crémaillère axe Y | YYC | TAIWAN, CHINE | 1 |
| 9 | Vis à billes axe Z | HIWIN | TAIWAN, CHINE | 1 |
| 9 | Rail de guidage linéaire | HIWIN | TAIWAN, CHINE | 1 |
| 10 | Système pneumatique | SMC | JAPON | 1 |
| 11 | Machine de refroidissement par eau | TONGFEI | CHINE | 1 |
| 12 | Composants électriques | Schneider | Allemagne | 1 |
| 13 | Contrôleur CNC et capteur de torche | Cypcut | Chine | 1 |
| 14 | MOTEUR SERVO AC ET PILOTE | YASKAWA | JAPON | 1 |
| 15 | LOGICIEL DE NESTING CAO/FAO | Cypnest | Chine | 1 |
| 16 | Armoire électrique | TAYOR | Chine | 1 |
| 17 | Ventilateur d'extraction de fumée | TAYOR | Chine | 1 |
| 18 | Bac à rebuts | TAYOR | Chine | 1 |
| 19 | Stabilisateur de tension 50KVA | DELIXI | Chine | 1 |
| 20 | Compresseur d'air | ZIQI | Chine | 1 |
| 21 | Sèche-air | ZIQI | Chine | 1 |
7 Conditions de travail
| N° | Article | Contenu | Exigences | Note |
| 1 | Alimentation électrique | Triphasé | 380V±5%/50 Hz/60A | |
| 2 | Alimentation en eau | Eau de refroidissement | Eau distillée | |
| 3 | Gaz | O2(1MPa), N2(2.5MPa) | |
| Air | Pression de travail 1.25MPa | |
| Débit 1.3m³/min |
| 4 | Conditions de travail | Température | -5-45° | |
| Humidité | Moins de 70% | |
| Fondation | Niveau du sol et pas de vibrations fortes aux alentours | |
| 5 | Plaque | Inoxydable | |
Contrôleur CNC
Prend en charge les formats de données graphiques AI, DXF, PLT, Gerber et autres, et accepte le code G standard international généré par des logiciels tels que Mater Cam, Type3.
l Effectuer une optimisation automatique lors de l'ouverture / de l'importation de fichiers DXF et autres fichiers externes, y compris : supprimer les lignes répétitives, fusionner les lignes connectées, supprimer les petits graphiques ainsi que distinguer automatiquement les matrices internes et externes et effectuer le tri. Le processus d'optimisation automatique peut être défini, et chacune des fonctions ci-dessus peut également être effectuée manuellement.
Prend en charge les fonctions d'édition et de mise en page courantes, y compris : zoom avant et arrière,
rotation, alignement, copie, combinaison, lissage et connexion, etc.
Utiliser le moyen le plus simple pour définir le point d'entrée, la compensation de trait, la micro-connexion, la connexion par pont,
la sur-coupe, l'espace de joint de plomb, etc.
Distinguer la coupe en retrait et la coupe en saillie, déterminer la direction de la compensation de trait en fonction de la coupe en retrait et de la coupe en saillie, et vérifier le point d'entrée.
Prend en charge la division et la connexion de courbes, le lissage de courbes, la conversion de texte en courbe, l'intégration et l'explosion de composants.
Avec des fonctions de tri automatique et manuel flexibles, prend en charge la fonction de
fixer l'ordre de traitement par groupe.
Avec des capacités de navigation particulières de l'ordre de traitement, pour vérifier l'ordre de traitement de manière plus interactive que par imitation.
Prend en charge le poinçonnage multiple et le poinçonnage incrémental, le pré-poinçonnage. Prend en charge les
paramètres de puissance laser séparée, de fréquence, de forme du laser, de type de gaz, de pression d'air et
de hauteur de suivi pour le processus de poinçonnage et de coupe.
Prend en charge le contrôle de la capacité de vitesse et définit une vitesse de plomb séparée.
Avec de puissantes fonctions de bibliothèque de matériaux, pour conserver tous les paramètres de traitement afin qu'ils puissent être
réutilisés pour le même matériau.
Avec mémoire de point d'arrêt de traitement, pour suivre le point d'arrêt en avant et en arrière ; pour
traiter certains graphiques.
Être capable de se positionner à n'importe quel point pendant l'arrêt ou l'arrêt temporaire ; pour démarrer le traitement à partir de n'importe quelle position.
Le même ensemble de logiciels prend en charge la découpe de tubes ronds et la découpe plane, et la méthode de
programmation est exactement la même ; prend en charge la découpe de lignes intersectées.
Prend en charge Covercut, la recherche automatique de bord, le démarrage de la fraise et le levage de la fraise1.
Avec une puissante capacité d'expansion, jusqu'à 15 éditions de processus PLC et plus de 30
processus programmables.
Entrée et sortie programmables, entrée d'alarme programmable2
Prend en charge la télécommande du système via teachbox sans fil et Ethernet3.
