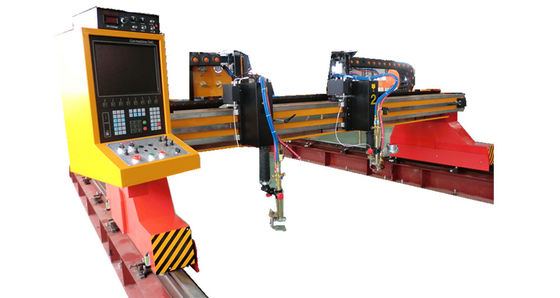

Type résistant Tableau de coupe de plasma de commande numérique par ordinateur, épaisseur de coupe 6 - 120mm de portique
Détails de produit
| Nom: | Coupeur de plasma de commande numérique par ordinateur | modèle: | CNCSG3000 |
|---|---|---|---|
| Région de coupe: | 2X6m | Épaisseur de coupe: | 6-120mm |
| Plasma coupant Thicness: | 1-40mm | Alimentation d'énergie: | 220-440v |
| Modèle de plasma: | 300 | ||
| Mettre en évidence |
Table plasma à portique robuste,Épaisseur de coupe 6-120 mm,Découpe d'acier CNCSG3000 |
||
Description de produit
Machine de découpe plasma CNC de type portique robuste à vendre
La conception du faisceau creux en acier assure une bonne dissipation de la chaleur sans déformation ;
Le traitement par trempe de la structure soudée en caisson assure une excellente rigidité et résistance ;
La double commande adopte une structure symétrique.
Transmission
Les mouvements d'engrenage et de crémaillère sans jeu d'engagement garantissent un fonctionnement fluide de la machine à grande vitesse ;
Boîte de vitesses : SEW, couple de sortie élevé, faible bruit.
1 Marque : TAYOR
2 Modèle : CNCSG3000
3 Spécifications
| N° | Descriptions | Spécification |
| 1 | Largeur de voie (mm) | 2000 |
| Longueur de rail (mm) | 6000 | |
| Zone de coupe effective (mm) | 2000x6000 | |
| Entraînement | Moteur servo AC Panasonic axe Y *2 ensembles | |
| Moteur servo AC Panasonic axe X *1 ensemble | ||
| Vitesse de déplacement maximale | 12000 mm/min | |
| 2 | Station de déplacement de torche |
Total trois 2 ensembles de stations mobiles Station 1 : Torche oxy-combustible Station 2 : Support de torche plasma |
| 3 | Torche à flamme |
Épaisseur de coupe 5-120 mm Vitesse de coupe : 50-800 m/min |
| 4 | Numéro de torche de découpe plasma | torche droite |
| Capteur de hauteur de torche plasma | THC | |
| 5 | Support de torche anti-collision | TAYOR*1 ensemble |
| Vitesse de découpe plasma | 50-4000 mm/min | |
| 6 | Modèle de source plasma | 300/CoreTM |
| 7 | Connect T | |
| 8 | Logiciel de nidification | FASTCAM Australie (Version professionnelle.) |
| 9 | PLC | Delta* 1 ensemble Taiwan |
| Composants électriques | Schneider | |
| Câbles | Câble conforme CE | |
| 10 | Table à réservoir d'eau | Fabriqué par l'utilisateur |
4 Précision
| Précision de positionnement | ±0,5 mm/10000 mm |
| Répétabilité | ≤±0,1 mm |
| Erreur de réglage de vitesse | ≤±5% |
| Précision THC | ≤±0,5 mm |
| Erreur de longueur de côté (mm) | ±0,5 mm |
| Erreur de retour au point de base | ±0,4 mm |
| Erreur de point d'intersection | ±0,5 mm |
| Erreur de ligne droite avant-arrière | ±0,2 mm |
5 Conditions de travail
|
Alimentation Température Humidité Environnement |
Machine : 220 V±10 % ; 50-60 Hz (personnalisé) Système plasma : 3×380 V±10 % ; 50-60 Hz (personnalisé) -10 °C à 50 °C <90 %, sans condensation Ventilé, sans secousses importantes |
| Type/qualité de gaz de coupe oxy-combustible |
Oxygène : 0,5-0,8 MPa Pureté : 99,5 % ; Débit : 1,0 m³/min Gaz combustible : Propane ou Acétylène Pression : 0,05-0,1 MPa |
| Gaz de procédé de découpe plasma |
Gaz plasma Air, O2, N2 Gaz de protection Air, N2 Pression du gaz d'alimentation 6,2 +/- 0,7 bar (90 +/- 10 psig) |
Points forts du produit
Machine de découpe plasma CNC de type portique robuste à vendre La conception du faisceau creux en acier assure une bonne dissipation de la chaleur sans déformation ; Le traitement par trempe de la structure soudée en caisson assure une excellente rigidité et résistance ; La double commande adopte ...
