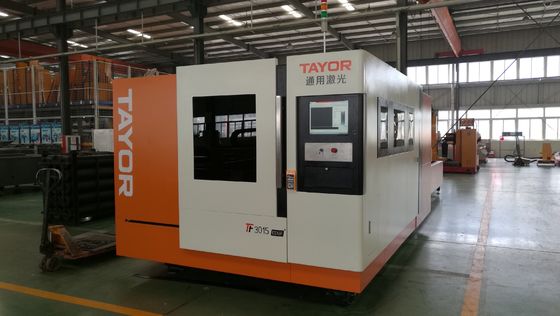

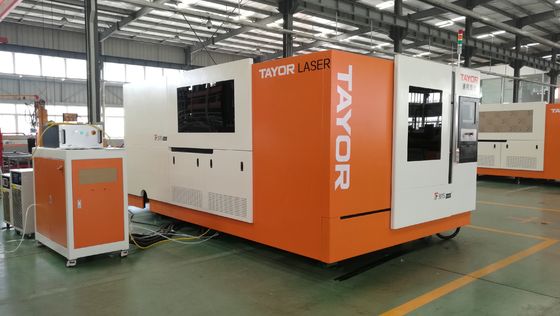

3 kW machine de découpe laser à fibre CNC utilisée de seconde main en bon état machine de découpe laser à fibre IPG
1 Nom: Machine de découpe laser à fibre CNC
2 Modèle: TF3015 EDGE+- 3000 W
3 Applications: découpe de tôles métalliques
Avantages de la machine de découpe laser à fibre
Faisceau laser de haute qualité
Un point de mise au point plus petit, une bonne qualité de traitement, un processus de travail efficace.
Vitesse de coupe plus rapide: deux fois plus rapide que la machine de découpe laser CO2 de même puissance.
Haute stabilité: max. 100000 heures pour les pièces clés à long terme.
Économie d'énergie et protection de l'environnement; beaucoup plus d'efficacité de conversion électro-optique jusqu'à 30% et 3 fois supérieure à celle du générateur laser CO2.
Consommation d'énergie beaucoup plus faible: 20-30% de consommation d'énergie inférieure à la puissance du laser CO2
Moins de coûts d'entretien: pas besoin de gaz de travail à puissance laser, pas besoin de réflecteur.
Facile à utiliser transmission laser à fibre optique, facile à régler le chemin optique,
Petit volume de puissance laser, structure compacte de la machine-outil facile à l'usinage flexible
4 Caractéristiques de la machine
Structure: la structure du châssis de la machine-outil est soudée par une plaque d'acier de haute qualité et un tube d'acier,qui ont été traitées par un traitement de précision par une fraiseuse à planche CNC.
La structure complète est caractérisée par une excellente résistance aux secousses et à la rigidité, une stabilité à grande vitesse et une précision de coupe élevée.
Faisceau croisé: structure soudée vieillissement par vibration, poids léger et excellente rigidité et performance dynamique.
Système de distribution d'air: Le système de distribution d'air adopte un contrôle centralisé, permettant de changer automatiquement le type de gaz et le débit de gaz.Si le client utilise de l'air comprimé comme gaz de coupe, il faut acheter un compresseur d'air, un sèche-linge et un filtre.
Tête de coupe: avec fonction de suivi automatique, mise au point manuelle, coupe haute pression, buse de refroidissement secondaire.La haute tension et la basse tension peuvent être coupées, avec la hauteur du système de suivi automatique sans contact.
Système de suivi automatique de la hauteur de coupe
Capteur de hauteur de capacité sans contact de haute performance avec pression de gaz ≥ 2,5 MPa, a une précision de suivi et une stabilité plus élevées dans le processus de découpe de plaque d'acier inoxydable,et qui peuvent être directement coupés avec une pellicule plastique.
Refroidisseur à eau
Un refroidissement suffisant de tous les composants clés assure le fonctionnement sûr de la machine complète.
Le refroidisseur d'eau est entièrement automatique contrôlé par une source laser et fonctionne sans aucun autre fonctionnement, bonne protection de sécurité, fonction de protection contre la température, absence de phase,pression et eau, sous tension, fonction de protection contre les surcharges, performances stables, faciles à entretenir, conformes aux exigences du laser et du refroidissement externe de la trajectoire lumineuse.
5 Spécifications techniques
| Définition |
Date technique |
Les notes |
| Surface de coupe ((mm) |
1500 x 3000 |
|
| Pour les véhicules à moteur électrique |
3000 |
|
| Pour les véhicules à moteur électrique |
1500 |
|
| L'axe Z ((mm) |
120 |
|
| Épaisseur de coupe ((mm) |
Acier doux: 0,5 à 20
Acier inoxydable: 0,5-12
Alliage d'aluminium: 0,5 à 10
|
|
| Précision de coupe au laser ((mm) |
0Un à un.2 |
|
| Précision de déplacement de la machine-outil ((mm) |
± 0.02 |
|
| Précision de la machine-outil ((mm) |
± 0.03 |
|
| Vélosité maximale de déplacement ((m/min) |
80 |
|
| Vitesse accélérée (G) |
0.8 |
|
| Puissance du laser (w) |
Unité d'entraînement |
|
| Puissance totale (Kw) |
30 |
|
| Dimension de la machine (LxWxH) |
9245 x 2834 x 2180 |
|
| Poids (kg) |
11000 |
|
| Table de coupe |
Table à palettes à échange automatique |
|
| couverture de protection |
Couverture de protection complète |
|
| Délai de fin d'échange |
50 secondes. |
|
6 Liste des éléments clés
| Je ne veux pas. |
Nom |
Marque |
Lieu d'origine |
Qty (ensemble) |
| 1 |
Source laser à fibre |
IPG 3000 W
(YLS-3000)
|
États-Unis |
1 |
| 2 |
Tête de découpe au laser |
Les outils de pilotage |
Suisse |
1 |
| 3 |
Corps de la machine-outil |
TAYOR |
Chine |
1 |
| 4 |
Faisceau croisé |
TAYOR |
Chine |
1 |
| 5 |
Table de coupe |
TAYOR |
Chine |
1 |
| 6 |
Boîte à engrenages |
Le groupe APEX |
Taïwan, Chine |
1 |
| 7 |
engrenages et supports pour axe X |
Résultats de l'enquête |
Taïwan, Chine |
1 |
| 8 |
Les engrenages et les supports pour l'axe Y |
Résultats de l'enquête |
Taïwan, Chine |
1 |
| 9 |
Rameau à vis pour axe Z |
Le groupe HIWIN |
Taïwan, Chine |
1 |
| 9 |
Chemin de fer de guidage linéaire |
Le groupe HIWIN |
Taïwan, Chine |
1 |
| 10 |
Système pneumatique |
Le SMC |
JAPON |
1 |
| 11 |
Machine de refroidissement par eau |
TONGFEI |
La Chine |
1 |
| 12 |
Composants électriques |
- Je ne sais pas. |
L'Allemagne |
1 |
| 13 |
Contrôleur CNC et capteur de torche |
Cypcut |
Chine |
1 |
| 14 |
Moteur de servo-circulateur |
YASKAWA |
JAPON |
1 |
| 15 |
Logiciels pour les réseaux de CAO |
Nœud de cygne |
Chine |
1 |
| 16 |
Armoire électrique |
TAYOR |
Chine |
1 |
| 17 |
Ventilateur d'épuisement des fumées |
TAYOR |
Chine |
1 |
| 18 |
Bouteille de déchets |
TAYOR |
Chine |
1 |
| 19 |
Stabilisateur de tension de 50 KVA |
Les produits suivants |
Chine |
1 |
| 20 |
Compresseur d'air |
ZIQI |
Chine |
1 |
| 21 |
séchoir à air |
ZIQI |
Chine |
1 |
7 Conditions de travail
| Je ne veux pas. |
Nom de l'article |
Le contenu |
Exigences |
Nom de l'entreprise |
| 1 |
Énergie |
À trois phases |
380V ± 5%/50 Hz/60A |
|
| 2 |
Fourniture d'eau |
Eau de refroidissement |
Eau distillée |
|
| 3 |
Le gaz |
Les émissions d'oxygène et d'oxygène sont calculées en fonction de la fréquence d'émission de l'air. |
|
| L'air |
Pression de travail de 1,25 MPa |
|
| Débit de 1,3 m3/min |
| 4 |
Conditions de travail |
Température |
-5 à 45° |
|
| Humidité |
Moins de 70% |
|
| Fondation |
Niveau de champ et pas de fortes vibrations entourées |
|
| 5 |
Plaque |
Ne pas rouiller |
|
8 Contrôleur CNC
Prend en charge l'IA, le DXF, le PLT, le Gerber et d'autres formats de données graphiques, et accepte le code G standard international généré par Mater Cam, Type3 et d'autres logiciels.
l Pour effectuer une optimisation automatique lors de l'ouverture/importation de fichiers DXF et d'autres fichiers externes, y compris: pour supprimer les lignes répétitives, fusionner les lignes connectées,supprimer les petits graphiques ainsi que de distinguer automatiquement à l'intérieur et à l'extérieur meurt et effectuer le triLe processus d'optimisation automatique peut être défini, et les fonctions ci-dessus peuvent également être effectuées manuellement.
Pour prendre en charge les fonctions communes d'édition et de mise en forme, y compris: zoom et zoom
la rotation, l'alignement, la copie, la combinaison, la douceur et la connexion et ainsi de suite.
Pour utiliser le moyen le plus simple de régler le plomb, compensation en fente, micro-connexion, pont
connexion, surcoupe, espace d'étanchéité au plomb et ainsi de suite.
Pour distinguer la coupe nuageuse et la coupe yang, déterminer la direction de la fente
la compensation conformément à la coupe nuageuse et à la coupe yang, et vérifiez la LED.
Pour prendre en charge la séparation et la connexion de courbes, la fluidité de courbes, le passage de texte à courbe, les composants
intégration et explosion.
Avec des fonctions de tri automatique et de tri manuel flexibles, pour soutenir la fonction de
fixer l'ordre de traitement par groupe.
Avec des capacités de navigation particulières de traitement de l'ordre, pour vérifier l'ordre de traitement dans
une façon plus interactive que celle de l'imitation.
Pour soutenir le polychromage et le polychromage incrémental, le pré-polychromage.
paramètres de puissance laser séparée, fréquence, forme laser, type de gaz, pression de l'air et
suivant la hauteur pour le processus de perforation et le processus de découpe.
Pour soutenir le contrôle de la capacité de vitesse et régler la vitesse de conduite séparée.
Avec des fonctions de bibliothèque de matériel puissante, pour garder tous les paramètres de traitement afin qu'il puisse être
fournis à nouveau pour le même matériau.
d'une puissance de sortie supérieure ou égale à 10 W;
Traiter des graphiques.
Pour pouvoir être positionné à n'importe quel point du processus d'arrêt ou d'arrêt temporaire; pour démarrer
Traitement à partir de n'importe quelle position.
Le même ensemble de logiciels prend en charge la découpe de tuyaux ronds et la découpe plane, et la façon de
La programmation est exactement la même; pour soutenir la coupe de lignes intersectées.
Pour soutenir la coupe de couverture, le bord de recherche automatique, le démarrage du coupeur et le levage du coupeur1.
Avec une puissante capacité d'expansion, jusqu'à 15 processus de modification PLC et plus de 30
processus programmable.
Émetteur et sortie programmables, entrée d'alarme programmable2
Pour prendre en charge la télécommande du système par le biais d'une boîte de formation sans fil et d'Ethernet3.
9 Capteur de hauteur de la torche
| fréquence d'échantillonnage |
Pour les appareils électroniques |
| Vitesse maximale de repérage |
500 mm/s |
| Réponse dynamique |
00,05 mm |
| Mesure dynamique |
0.001 mm |
| méthode de calibrage |
Automobile |
| Entrée de réglage des données |
Plateforme |
| Traitement des signaux |
Signalisation numérique |
