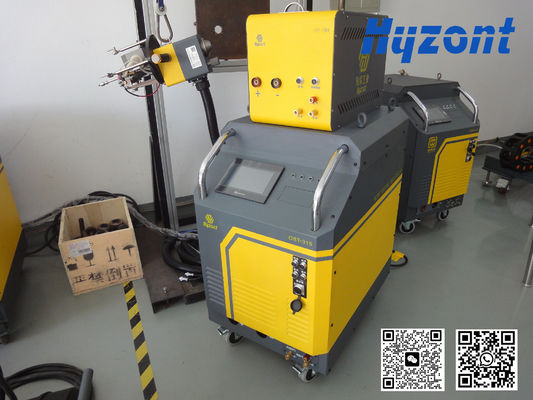

Tube saillant à la machine de soudure de Tubesheet avec le fil alimentant la position facile
Détails de produit
| Nom: | Machine de soudage de tôle de tube à tube | Modèle: | TTS-30 |
|---|---|---|---|
| Surdose par tube: | 12 à 76 mm | Coupe de soudage: | 315A |
| Type de soudure: | TIG/GTAW | puissance d'entrée: | Équipement électrique |
| Type de tube: | Tubes en saillie ou tubes à écoulement | Gaz protecteur: | L'argon |
| Mettre en évidence |
Soudure à fil d'alimentation à position facile,Machine à feuilles de tubes en protubérance,Système de soudage automatique des tubes |
||
Description de produit
Tête de soudage à tube saillant, machine de soudage tube à tube, soudage par fusion TIG
Application :
Cette tête de soudage est une tête de soudage TIG spécialement conçue pour réaliser des soudures tube à plaque tubulaire, adaptée à l'acier au carbone, à l'acier inoxydable, principalement pour les connexions de tubes saillants, de tubes affleurants et de tubes rentrés avec ou sans apport de fil.
Pour les soudures nécessitant un apport de fil d'apport, un dévidoir optionnel peut être monté sur la tête de soudage. Une bobine de fil standard, montée directement sur la tête, assure un apport de fil précis et positif, impossible avec les dévidoirs montés au sol.
Ces têtes de soudage apportent la productivité et la précision répétitive du soudage automatique à la fabrication et à la réparation des générateurs de vapeur et des échangeurs de chaleur.
Cette machine est largement appliquée dans
- Soudage de tubes d'échangeurs de chaleur tubulaires
- Soudage tube à plaque tubulaire de chaudière
- Soudage de tubes saillants
- Soudage de tubes affleurants
Caractéristiques
- Mandrin pneumatique extensible pour un positionnement facile
- Haute précision avec des performances rapides et précises, adapté aux petits échangeurs de chaleur
- Contrôle automatique AVC avec fonction marche et arrêt pour les réglages manuels
- Tête de soudage TIG refroidie par eau, facile à changer ou à régler le tungstène
- Alimentation de fil intégrée pour les extrémités de tubes rentrés, saillants ou affleurants
- Boutons sur la poignée pour une utilisation facile
- Utilise un guide localisé pour le centrage automatique des soudures de 19 à 76 mm de diamètre extérieur
- Source d'alimentation recommandée OBT-315
Spécification
| Modèle | TTS-30 |
| Matériau | Acier au carbone, Acier inoxydable |
| Type de connexion | Tube saillant ou tube affleurant |
| Procédé de soudage | TIG/GTAW |
| Diamètre extérieur du tube (mm) | 19-76 |
| Angle de la torche de soudage | 0-30 |
| Diamètre extérieur du tungstène (mm) | 1,6-2,4 |
| Diamètre du fil de soudage (mm) | Φ0,8 mm/Φ1,0 mm |
| Vitesse maximale d'alimentation du fil | 2200 mm/min |
| Soudage oscillant | Oui |
| Rotation | Rotation libre à 360° avec réinitialisation automatique ; soudage toutes positions |
| Vitesse de rotation (tr/min) | 0,37-5,58 tr/min |
| Gaz de protection | Argon |
| Refroidissement | Eau |
| Longueur du câble | 6m |
| Dimension principale (mm) | |
| Poids (kg) | 9 kg |
Spécification de la source d'alimentation
| Modèle | OBT-315 |
| Source de soudage | Panasonic YC-315TX |
| Type de source d'alimentation | Onduleur |
| Courant de soudage | 5-315 A |
| Facteur de marche | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Tension d'entrée | AC380V ± 10 % 50/ 60 Hz |
| Puissance totale | 8,3 kVA |
| Refroidissement | Système de refroidissement par eau intégré |
| Affichage | Écran tactile 7" |
| Stockage de programmes | 80 |
| Classe d'isolation | F |
| Classe de protection | IP21 |
| Poids | 120 kg |
| Dimension | 740 x 520 x 910 |
Images détaillées
Tube saillant machine de soudage à plaque tubulaire
Tête de soudage TIG TTS-30 de la machine de soudage tube à plaque tubulaire
