Tube saillant à la source d'énergie de soudure de Panasonic de machine de soudure de Tubesheet
Détails de produit
| Nom: | Machine de soudage de tôle de tube à tube | Modèle: | TTS-30 |
|---|---|---|---|
| Surdose par tube: | 12 à 76 mm | Coupe de soudage: | 315A |
| Type de soudure: | TIG/GTAW | puissance d'entrée: | Équipement électrique |
| Type de tube: | Tube saillant ou tube affleurant | Gaz protecteur: | L'argon |
| Mettre en évidence |
Source d'alimentation de soudage Panasonic,Soudure de tube à tube-feuille saillants,Tête de soudage de tube TTS-30 |
||
Description de produit
Machine de soudage orbital TIG pour tubes saillants, source de soudage Panasonic
Application :
Cette tête de soudage est une tête de soudage TIG spécialement conçue pour réaliser des soudures tube-à-plaque tubulaire, adaptée à l'acier au carbone, à l'acier inoxydable, principalement pour les connexions de tubes saillants, de tubes affleurants et de tubes rentrés, avec ou sans apport de fil.
Pour les soudures nécessitant un apport de fil d'apport, un dévidoir optionnel peut être monté sur la tête de soudage. Une bobine de fil standard, montée directement sur la tête, assure un apport de fil précis et positif, impossible avec les dévidoirs au sol.
Ces têtes de soudage apportent la productivité et la précision répétitive du soudage machine à la fabrication et à la réparation des générateurs de vapeur et des échangeurs de chaleur.
Cette machine est largement appliquée dans
- Soudage de tubes d'échangeurs de chaleur tubulaires
- Soudage de tubes de chaudière à plaque tubulaire
- Soudage de tubes saillants
- Soudage de tubes affleurants
Caractéristiques
- Mandrin pneumatique extensible pour un positionnement facile
- Haute précision avec des performances rapides et précises, adapté aux petits échangeurs de chaleur
- Contrôle automatique AVC avec fonction marche/arrêt pour les réglages manuels
- Tête de soudage TIG refroidie par eau, facile à changer ou à régler le tungstène
- Alimentation de fil intégrée pour les extrémités de tubes rentrés, saillants ou affleurants
- Boutons sur la poignée pour une utilisation facile
- Utilise un guide localisé pour l'auto-centrage des soudures de 19 à 76 mm de diamètre extérieur
- Source d'alimentation recommandée OBT-315
Spécification
| Modèle | TTS-30 |
| Matériau | Acier au carbone, Acier inoxydable |
| Type de connexion | Tube saillant ou tube affleurant |
| Procédé de soudage | TIG/GTAW |
| Diamètre extérieur du tube (mm) | 19-76 |
| Angle de la torche de soudage | 0-30 |
| Diamètre extérieur du tungstène (mm) | 1.6-2.4 |
| Diamètre du fil de soudage (mm) | Φ0.8mm/Φ1.0 mm |
| Vitesse maximale d'alimentation du fil | 2200 mm/min |
| Soudage oscillant | Oui |
| Rotation | Rotation libre à 360° avec réinitialisation automatique ; soudage toutes positions |
| Vitesse de rotation (tr/min) | 0.37-5.58 tr/min |
| Gaz de protection | Argon |
| Refroidissement | Eau |
| Longueur du câble | 6m |
| Dimension principale (mm) | |
| Poids (kg) | 9 kg |
Spécification de la source d'alimentation
| Modèle | OBT-315 |
| Source de soudage | Panasonic YC-315TX |
| Type de source de soudage | Onduleur |
| Courant de soudage | 5-315 A |
| Facteur de marche | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Tension d'entrée | AC380V ± 10 % 50/ 60 Hz |
| Puissance totale | 8.3 kVA |
| Refroidissement | Système de refroidissement par eau intégré |
| Affichage | Écran tactile 7" |
| Stockage de programmes | 80 |
| Classe d'isolation | F |
| Classe de protection | IP21 |
| Poids | 120 kg |
| Dimension | 740 x 520 x 910 |
Images détaillées
Tube saillant Machine de soudage à plaque tubulaire

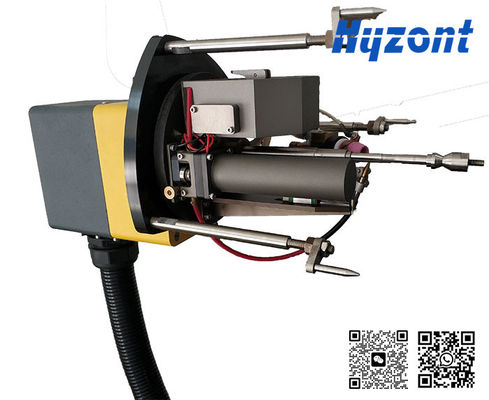

Tête de soudage TIG TTS-30 pour machine de soudage tube à plaque tubulaire
Source de soudage TIG OBT-315 pour machine de soudage tube à plaque tubulaire
Informations de commande
| Code de commande | K-31580-P |
| Emballage | Mallette de transport |
| Dimensions de l'emballage | 550 x 500 x 400 mm |
| Poids de l'emballage | 15 kg + 130 kg (Source de soudage OBT-315) |
| Délai de livraison | 15 jours après paiement |
