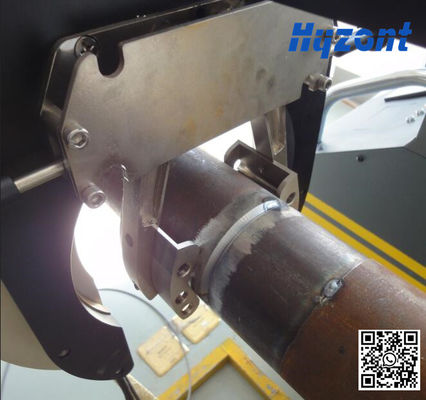

Grande machine de soudure de tuyau d'acier de diamètre avec la tête de soudure orbitale de CHAT
Détails de produit
| Nom: | Machines de soudage par orbite | Modèle: | OTH-50 |
|---|---|---|---|
| Application du projet: | Soudure automatique de tuyaux TIG/GTAW | puissance d'entrée: | 380V-440V |
| Enlevé: | Max315 A | Type de soudure: | TIG avec fil d'alimentation |
| OD des tuyaux: | Φ50 à 168 mm | Poids de la tête de soudage: | 8 kg |
| Mettre en évidence |
Soudage orbital de tuyaux de grand diamètre,Tête de soudage orbitale TIG OTH-50,Soudage de tuyaux en acier de 50-168 mm |
||
Description de produit
Machine de soudage orbital TIG pour tuyaux en acier de grand diamètre GTAW
Application :
Plage de diamètre de tube : Φ50-168mm
Cette machine de soudage automatique de tubes comprend une source d'alimentation de soudage TIG OBT-315 et une tête de soudage ouverte OTH-130, adaptée au soudage de tubes en acier au carbone et en acier inoxydable à paroi moyenne. Sa structure compacte est facile à utiliser sur site, offrant une bonne qualité de surface de soudure et une vitesse de soudage rapide.
Caractéristiques :
- Soudage TIG automatique de tube à tube toutes positions avec/sans apport de fil
- Conception structurelle compacte, rotation stable avec faible inertie de rotation
- Processus de soudage par oscillation, multi-passes
- Convient pour le raccordement tube à tube, tube à bride, tube à coude, tube à vanne
- Refroidissement par circuit d'eau, permettant un travail de longue durée
- Cette machine est modulaire, compacte et de conception structurelle compacte.
- Les composants principaux sont une structure en aluminium et un collier de serrage réglable en continu pour fixer le diamètre du tuyau.
- Conception structurelle de transmission par engrenages sans jeu avec AVC automatique
Spécifications
| Modèle | MWA-315A |
| Source de soudage | Panasonic YC-315TX |
| Type de source d'alimentation | Onduleur |
| Courant de soudage | 5-315A |
| Facteur de marche | 315A/60% ; 250A/95% ; 244A 100 % |
| Tension d'entrée | AC380V ± 10 % 50/60 Hz |
| Puissance totale | 8.3KVA |
| Refroidissement | Système de refroidissement par eau intégré |
| Affichage | Écran tactile 7" |
| Stockage de programmes | 80 |
| Classe d'isolation | F |
| Classe de protection | IP21 |
| Poids | 120KG |
| Dimension | 740*520*910 |
| Fonction de contrôle |
Contrôle du gaz argon Contrôle du courant de soudage continu et du courant pulsé Contrôle de la rotation de la tête de soudage Contrôle de l'alimentation en fil Contrôle AVC avec fonction marche/arrêt pour les réglages manuels |
Images détaillées
Taille de la tête de soudage OTH-130
Soudage de tubes TIG par OBT315
Source de soudage de tubes en acier OBT-315
