Écurie 7" machine à sous d'oléoduc avec le système de fixage hydraulique unique
1set
MOQ
Negotiation
Prix
Stable 7" Oil Pipe Slotting Machine With Unique Hydraulic Clamping System
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Hyzont / SUNWAY
Numéro de modèle: PSM-220
Surligner:

tube slotting machine

,

pipe perforating machine

Conditions de paiement et expédition
Détails d'emballage: cas en bois
Délai de livraison: 50-70mdays
Conditions de paiement: L/C, T/T
Caractéristiques
Nom: La commande numérique par ordinateur encochée de revêtement a vu la découpeuse (la machine à sous de
modèle: PSM-220
Application: Fabrication encochée de revêtement de puits de pétrole ou de puits d'eau
Tube OD: Φ60-Φ177.8mm
épaisseur de paroi: 1-12mm
Axe: 22 ou 16
Largeur de fentes: 0.3-3mm
Maximum scie le diamètre de lame: 76mm
Description de produit

Machine à sous de tuyau de machine de tuberie de 22 axes 7" découpeuse de tuyauterie d'huile







Modèle : PSM-220




Application


         Nos machines à sous sont conçues pour manipuler des tailles de tuyau jusqu'à 7-12 pouces de diamètre et peuvent fabriquer des longueurs jusqu'à 46 pieds en même temps. Cet équipement extrêmement rigide et stable permet au tuyau d'être fraisé pour préciser des tolérances, produisant des ouvertures propres et à des largeurs et à des longueurs de fente cohérentes.

        Un système de fixage hydraulique unique fixe et redresse l'enveloppe sans endommager le tuyau ou les fentes. Les scies circulaires en acier à grande vitesse spéciales ont coupé les fentes. L'application continue du liquide réfrigérant maintient l'intégrité métallurgique du tuyau. Aucun métal excédentaire n'est enlevé et la force maximum de tuyau est assurément tout en restant dans un terrain découvert spécifique.

        Toutes les machines à sous sont équipées des systèmes d'indexation de commande numérique par ordinateur qui s'assure que des fentes sont placées exactement sur les tubulars radialement et axialement. Ceci s'assure que toutes les caractéristiques sont réalisées et la force maximum est maintenue pour l'installation.



Caractéristiques



  • Sifflez l'index de rotation et le système de positionnement juge les tuyaux réguliers et directement
  • 4 fois plus rapidement que la coupe de laser
  • Aucun effet de chaleur sur des fentes
  • Montez-vous à 22 avancements considérables d'axes dans l'efficacité de coupe
  • Facile à utiliser commandé par ordinateur
  • Avec ou sans le système feetding de tube réduisez l'initiale investent
  • Personnalisable sur la taille de tube ou d'enveloppe



Spécifications



Boîte d'axeTuyau ODΦ60-φ177.8mm
Nombre d'axe22
Distance centrale d'axe152.4mm
Diamètre maximum de coupeur de fraisageφ75mm
A vu la quantité de coupeur sur un axe1-4
Largeur d'entaillage droite0.3-3mm
Vitesse de rotation d'axe100-800r/min
Puissance de moteur principal2×11Kw
Axe à travers la course200mm
Couple de puissance de moteur servo d'axe de Z2X1.5Kw/4.77Nm
Vitesse mobile maximum d'axe de Z2000mm/min
Exactitude d'axe de Z0.5mm/r
Système de positionnement d'index de rotation de tuyauUne puissance/couple de moteur servo d'axe1KW/4.77Nm
Une vitesse de rotation maximum d'axe20R/Min
Une exactitude de rotation d'axe6.279degree/r
Puissance de moteur servo d'axe des abscisses1KW/4.77Nm
Vitesse de rotation maximum d'axe des abscisses8000mm/min
Exactitude maximum de rotation d'axe des abscisses11.3mm/r
Longueur de rail14000mm
Course mobile de tuyau12000mm
Système pneumatique Pression d'air comprimé>0.5Mpa
Système de refroidissementRefroidissementliquide réfrigérant liquide
Coupure de l'écoulement composé de pompe200L/min
Coupure de la puissance composée de pompe2×0.45kW
Système électriqueContrôleurPLC
Nombre d'axe de commande numérique par ordinateur4
Puissance totale32kW
Taille du corps de machineL x W x H (millimètres)4300x1800x2550
Longueur de rail de système de conducteur de tuyau12000mm
Poids brut14ton approximatif




Images détaillées

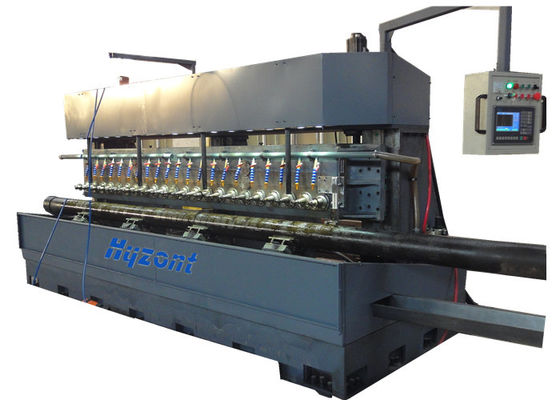

Écurie 7" machine à sous d'oléoduc avec le système de fixage hydraulique unique 0

             Machine à sous de tuyau de la commande numérique par ordinateur PSM-220

Écurie 7" machine à sous d'oléoduc avec le système de fixage hydraulique unique 1

                        Vue intérieure de revêtement encoché



L'information d'ordre



Code d'ordrePSM-220
EmballageNON-DÉTERMINÉ
Taille d'emballageNON-DÉTERMINÉ
Poids d'emballage14000Kg
Délai de livraison70 jours après paiement



Lien visuel de la machine à sous de tuyau de commande numérique par ordinateur PSM-220 Youtube :

https://www.youtube.com/watch?v=sm_vTdOgPBU
